Matura CKE Grudzień 2004 – Fizyka Rozszerzona

Zadanie 24. (10 pkt) TERMOMETR OPOROWY
W tabeli przedstawiono wyniki pomiarów oporu elektrycznego zwojnicy miedzianej przy różnych temperaturach jej otoczenia.

Temperatura t ($^\circ$C)	20	30	40	50	60
Opór elektryczny R ($\Omega$)	86	90	93	96	100

Pomiarów dokonano z dokładnością: $\Delta t = \pm 1^\circ$C, $\Delta R = \pm 1\Omega$.

Zadanie 25. (10 pkt) SATELITY
Do celów telekomunikacji wykorzystywane są tzw. satelity geostacjonarne, które krążąc dookoła Ziemi pozornie "wiszą" nad wybranym punktem powierzchni Ziemi.

Zadanie 26. (11 pkt) FOTOKOMÓRKA
Po lekcji o budowie i zasadzie działania fotokomórki nauczyciel fizyki polecił uczniom zaprojektowanie układu, który włączałby oświetlenie, kiedy zapada zmrok i wyłączał, kiedy zaczyna się dzień. Adam zaprojektował I układ, a Alek II układ. Poniższy rysunek przedstawia oba układy. Opis przy układzie I dotyczy także układu II.

Zadanie 27. (9 pkt) OGRZEWANIE WODY

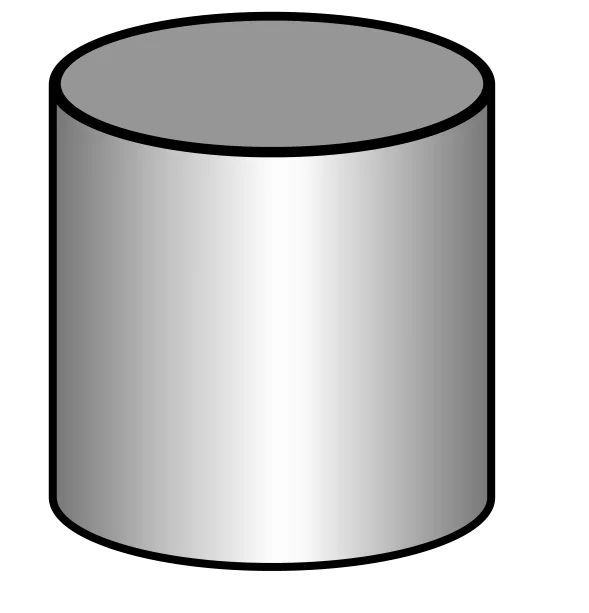

Do doświadczeń mających na celu wyznaczanie ciepła właściwego substancji jest używane naczynie wykonane z aluminium. Masa tego naczynia wynosi $120$ g, pole powierzchni całkowitej (jest to walec) wynosi $0{,}047 \text{m}^2$. Ścianki naczynia mają grubość $1$ mm.

Zadanie 28. (10 pkt) MAŁPKA I PULSAR

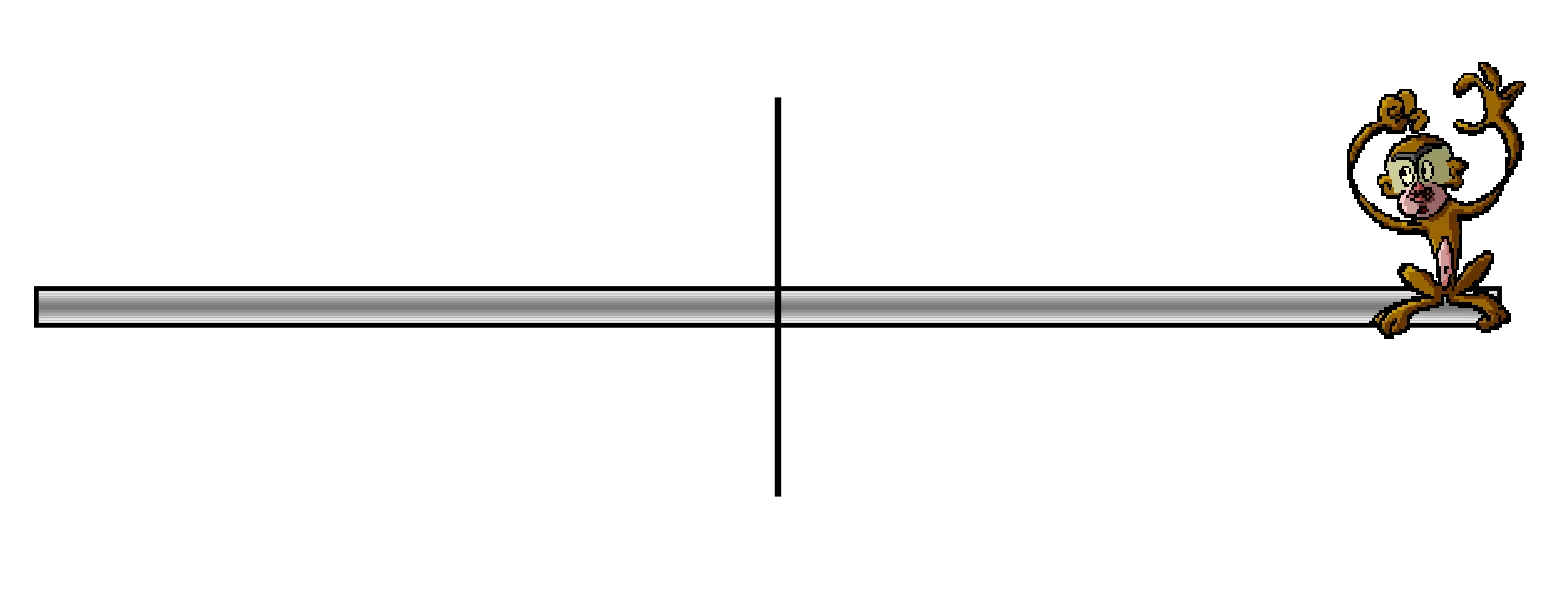

Na jednym z końców obracającej się wokół pionowej osi cienkościennej rurki siedzi małpka. Rurka ma długość $2$ m, jej masa wynosi $0{,}5$ kg, małpka ma masę $2$ kg. Oś obrotu przechodzi przez środek rurki.
