Matura CKE Kwiecień 2020 – Fizyka Rozszerzona

Spis zadań z tego arkusza egzaminacyjnego. Kliknij w wybrane zadanie, aby zobaczyć pełną treść, krótką odpowiedź oraz szczegółowy schemat oceniania krok po kroku.

17zadań w arkuszu
•
17punktów łącznie

Zadania z tego arkusza (17)

Filtruj w banku zadań →
0 – 0 pkt

Samochód A jedzie z maksymalną prędkością dozwoloną na danym odcinku trasy. Wartość tej prędkości wynosi vmaxv_{\text{max}}. Samochód B jedzie z prędkością mniejszą od vmaxv_{\text{max}} o wartość Δv\Delta v. Oba samochody poruszają się ruchem jednostajnym. Czas, w jakim samochód B pokona odcinek trasy o długości dd, jest dłuższy od czasu, w jakim samochód A pokona ten sam odcinek trasy, o wartość:
\[ \Delta t = \dfrac{d\Delta v}{v_{\text{max}}^2 - v_{\text{max}}\Delta v} \]
0 – 1 pktDynamika
Zadanie 2. (0–1)
Tenisista uderzył rakietą w podrzuconą pionowo piłkę tenisową. Tuż po odbiciu się od rakiety piłka uzyskała prędkość o kierunku poziomym i wartości vmaxv_{\text{max}}. Na wykresie obok przedstawiono zależność wartości siły reakcji działającej na piłkę w kierunku poziomym podczas uderzenia (tzn. gdy piłka pozostawała w kontakcie z rakietą) od czasu. Czas działania siły reakcji na piłkę wynosił tkt_k. Przyjmij model zjawiska, w którym piłka nie ulegała odkształceniom w trakcie uderzenia, i pomiń opory ruchu. Osie na wszystkich wykresach wyskalowane są w zwykły sposób – tzn. liniowo.
Rysunek 1 do zadaniaSpośród rysunków A–D wybierz i zaznacz rysunek z wykresem prawidłowo przedstawiającym zależność poziomej składowej prędkości piłki od czasu podczas kontaktu piłki z rakietą.
Rysunek 2 do zadaniaA.
B.
C.
D.
A. A
B. B
C. C
D. D
Zadanie 3.Otwarte
0 – 4 pktBryła Sztywna
Zadanie 3. (0–4)

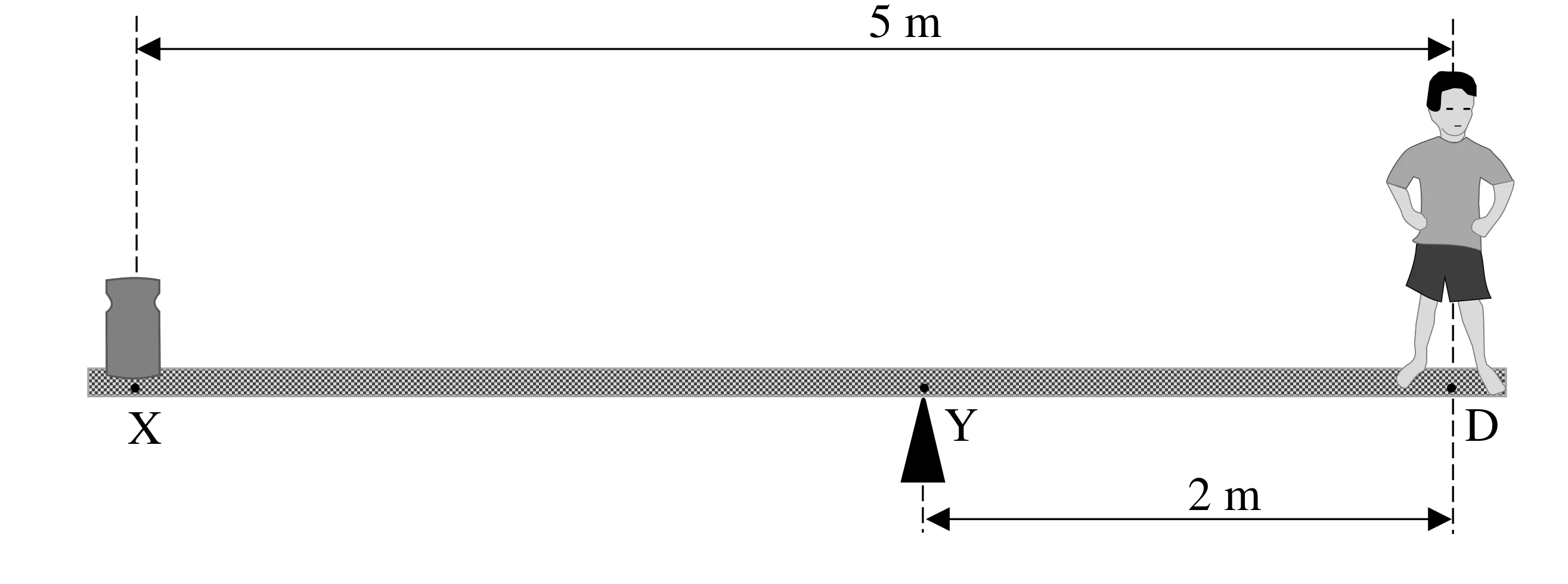

Płaska, prostopadłościenna, jednorodna belka o masie 10 kg10 \text{kg} jest podparta w punkcie Y (zobacz rysunek poniżej). Na jednym końcu belki stoi chłopiec o masie 40 kg40 \text{kg}. Środek masy chłopca znajduje się nad punktem D belki. Na drugim końcu belki umieszczono ciężarek. Środek masy ciężarka znajduje się nad punktem X belki. Cały układ pozostaje w równowadze tak, że belka utrzymuje pozycję poziomą (jak na rysunku poniżej).
Rysunek 2 do zadaniaRysunek 1 do zadania
Belka działa na podparcie (przy punkcie Y) siłą o wartości FYF_Y. Na rysunku oznaczono długości odcinków XD oraz YD.
Oblicz wartość siły FYF_Y.
...................................................................................................
...................................................................................................
...................................................................................................
0 – 0 pkt

Rozważamy ruch skoczka spadochronowego w ziemskim polu grawitacyjnym. W chwili początkowej tego ruchu prędkość skoczka względem Ziemi wynosi zero. Przez pewien krótki czas skoczek opada ruchem przyspieszonym bez otwartego spadochronu, a następnie go otwiera. Po otwarciu spadochronu prędkość skoczka zaczyna maleć i po pewnym czasie osiąga w przybliżeniu stałą wartość. Wartość tej granicznej prędkości zależy m.in. od średnicy spadochronu i masy skoczka wraz ze sprzętem. Przyjmij, że przyspieszenie ziemskie w obszarze ruchu skoczka jest stałe i wynosi g=9,81 m/s2g = 9,81 \text{m/s}^2, a skoczek opada pionowo i przy bezwietrznej pogodzie.
Dodatkowa informacja do zadań 4.2.–4.3.
Zbadano doświadczalnie ruch skoczka po otwarciu spadochronu. Na podstawie pomiarów przyjęto model, w którym – dla niewielkich prędkości – siła oporu powietrza działająca na skoczka opadającego z otwartym spadochronem jest dana przybliżonym wzorem:
\[ F_{\text{op}} = \beta d^2 v^2 \]
gdzie dd jest średnicą otwartego spadochronu, vv oznacza chwilową wartość prędkości opadania skoczka z otwartym spadochronem, natomiast β\beta jest pewnym współczynnikiem zależnym m.in. od kształtu spadochronu. W opisanym przypadku β=2,6 kg/m3\beta = 2,6 \text{kg/m}^3 oraz d=7 md = 7 \text{m}.
0 – 0 pkt

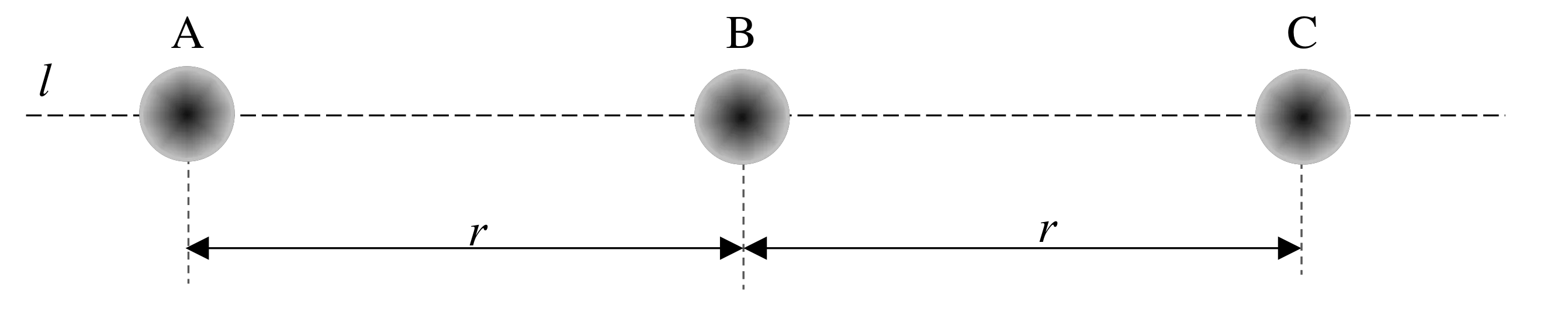

Rozważamy trzy ciała A, B, C. Masa każdego z ciał wynosi mm, a rozkład masy w każdym z nich jest sferycznie symetryczny. Ciała położone są tak, że środki ich mas leżą wzdłuż jednej prostej ll. Odległość pomiędzy środkami mas ciał A i B wynosi rr i jest taka sama jak odległość pomiędzy środkami B i C (zobacz rysunek poniżej).
Rysunek 1 do zadaniaWartość wypadkowej siły grawitacji, działającej na ciało A i pochodzącej z oddziaływania grawitacyjnego z ciałem B i ciałem C, wyraża się wzorem:
\[ F = \dfrac{5}{4} \cdot \dfrac{Gm^2}{r^2} \]
0 – 1 pktPole elektryczne
Zadanie 6. (0–1)
Metalową kulkę o promieniu RR naładowano ładunkiem elektrycznym.
Spośród rysunków A–D wybierz i zaznacz rysunek z wykresem prawidłowo przedstawiającym zależność wartości natężenia pola elektrycznego (EE) od odległości (rr) do środka kulki.
Osie na poniższych wykresach wyskalowane są w zwykły sposób – tzn. liniowo.
Rysunek 1 do zadaniaA.
B.
C.
D.
A. A
B. B
C. C
D. D
Zadanie 7.AB_bo_123
0 – 1 pktPęd, energia mechaniczna
Zadanie 7. (0–1)

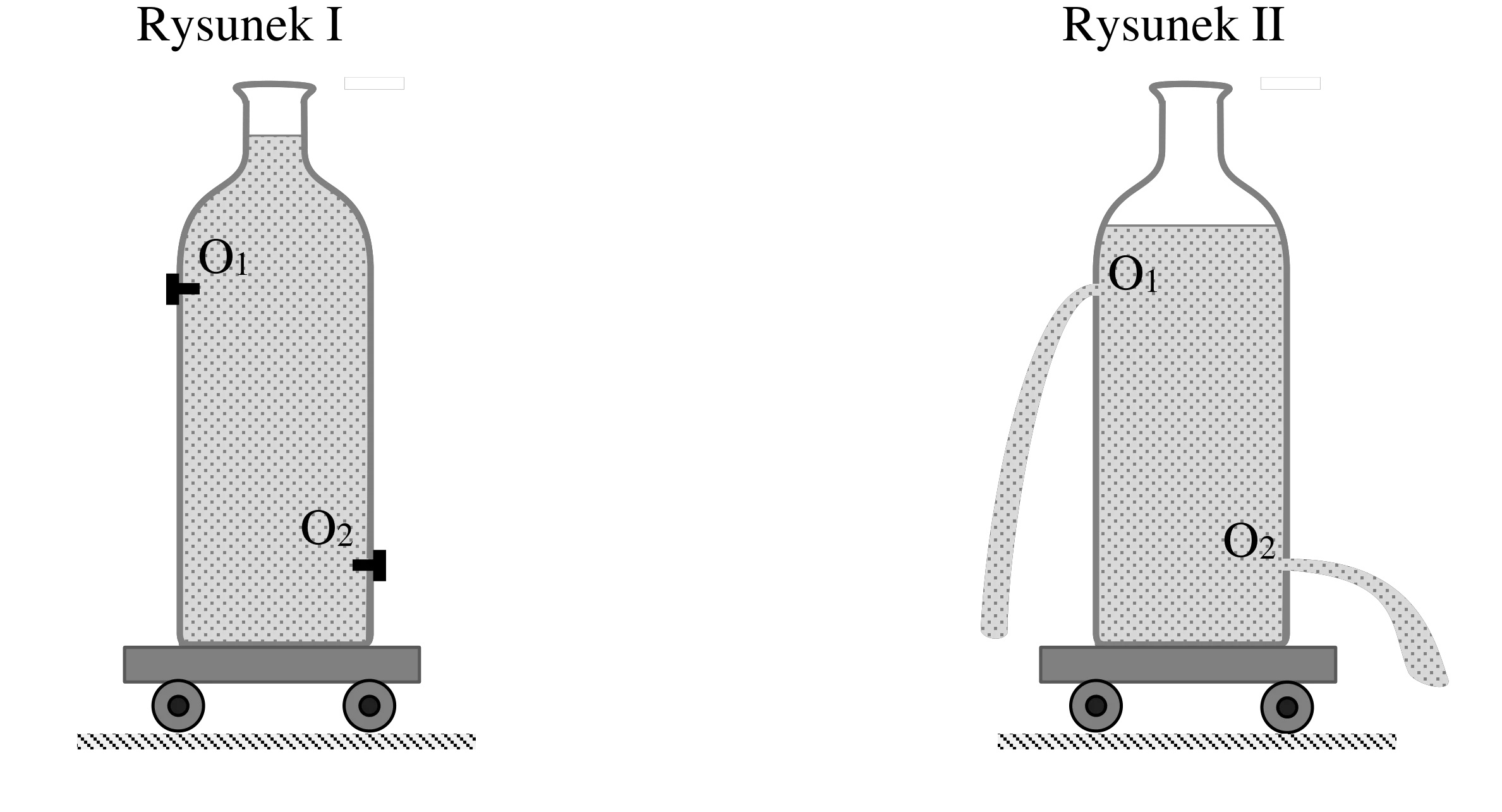

Na spoczywającym wózku umieszczono naczynie całkowicie wypełnione wodą (zobacz rysunek I). W bocznych ściankach naczynia znajdują się otwory O1O_1 i O2O_2. Oba otwory mają równe średnice i początkowo są zatkane. W pewnym momencie odetkano równocześnie oba otwory, po czym zaczęła wypływać z nich woda (zobacz rysunek II). Pomiń ewentualne skutki działania sił oporów na osiach kół.
Rysunek 1 do zadaniaZaznacz właściwe dokończenie zdania wybrane spośród A–C oraz jego poprawne uzasadnienie wybrane spośród 1.–3.
Po równoczesnym otwarciu obu otworów wózek z naczyniem
A.pozostanie w spoczynku,ponieważ w jednostce czasu1.ilości wody wypływającej z każdego z otworów są jednakowe.
B.zacznie poruszać się w prawo (→\rightarrow),2.pozioma składowa pędu porcji wody wypływającej z otworu O1O_1 ma większą wartość niż wypływającej z otworu O2O_2.
C.zacznie poruszać się w lewo (←\leftarrow),3.pozioma składowa pędu porcji wody wypływającej z otworu O2O_2 ma większą wartość niż wypływającej z otworu O1O_1.
0 – 2 pktTermodynamika
Zadanie 8. (0–2)
Na wykresie poniżej, w płaszczyźnie parametrów stanu (TT, pp) – temperatury i ciśnienia, przedstawiono pewien cykl przemian termodynamicznych ustalonej porcji gazu doskonałego, zamkniętego w szczelnym naczyniu z ruchomym tłokiem.
Rysunek 1 do zadaniaNa podstawie wykresu uzupełnij zdania 1.–4. Wpisz w wyznaczone miejsce wszystkie litery oznaczające takie dokończenia zdania, aby było ono prawdziwe. W każdym zdaniu może być więcej niż jedna prawidłowa odpowiedź spośród a–e.
a. przemianie AB
b. przemianie BC
c. przemianie CD
d. przemianie DA
e. każdej przemianie
1. Objętość gazu rośnie w .................. .
2. Energia wewnętrzna gazu rośnie w .................. .
3. Ciepło jest oddawane przez gaz do otoczenia w .................. .
4. Objętość gazu się zmienia w .................. .
0 – 0 pkt

W celu wyznaczenia ciepła właściwego mleka wykorzystano strumień pary wodnej o temperaturze 100 ∘C100 ^{\circ}\text{C}, którą skraplano w zimnym mleku. Początkowa temperatura mleka wyjętego z lodówki wynosiła 8 ∘C8 ^{\circ}\text{C}. Skraplanie przeprowadzano kilka razy dla różnych ilości mleka i pary wodnej aż do uzyskania w naczyniu temperatury cieczy równej 38 ∘C38 ^{\circ}\text{C}. Za każdym razem po skropleniu pary wyznaczano jej masę.
W tabeli poniżej przedstawione są wyniki zawierające masę użytego mleka MM i odpowiadającą jej masę skroplonej pary mm. Przyjmij, że niepewność pomiaru MM jest tak mała, że można ją pominąć, a niepewność pomiaru mm wynosi 2 g2 \text{g}. Ciepło właściwe wody w tych warunkach wynosi 4,2 J/(g⋅∘C)4,2 \text{J}/(\text{g}\cdot^{\circ}\text{C}), a ciepło parowania wody w tych warunkach jest równe 2500 J/g2500 \text{J/g}.
MM, g200300400500600700
mm, g81316222530
0 – 0 pkt

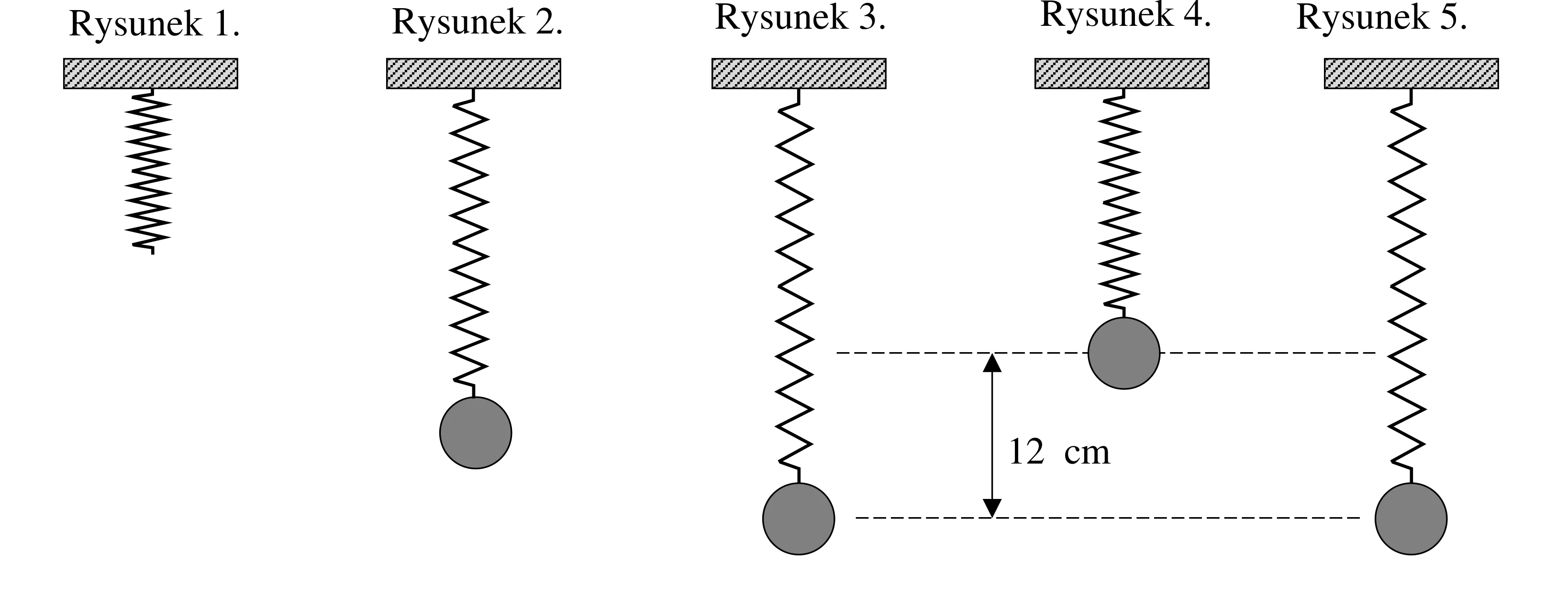

Na lekkiej sprężynie, zwisającej pionowo na niewielkiej wysokości nad ziemią (rysunek 1.), zawieszono ciężarek o masie 0,2 kg0,2 \text{kg} (rysunek 2.). Ciężarek początkowo zwisa swobodnie, a sprężyna jest rozciągnięta w kierunku pionowym. Następnie ciężarek wychylono w kierunku pionowym z położenia równowagi sił, po czym puszczono. Skutkiem tego został on wprawiony w drgania wzdłuż osi pionowej (rysunki 3., 4. i 5.). Odległość pomiędzy skrajnymi położeniami drgającego ciężarka była równa 12 cm12 \text{cm}, a czas jednego pełnego cyklu drgań wynosił 2,5 s2,5 \text{s}.
Rysunek 1 do zadania
0 – 0 pkt

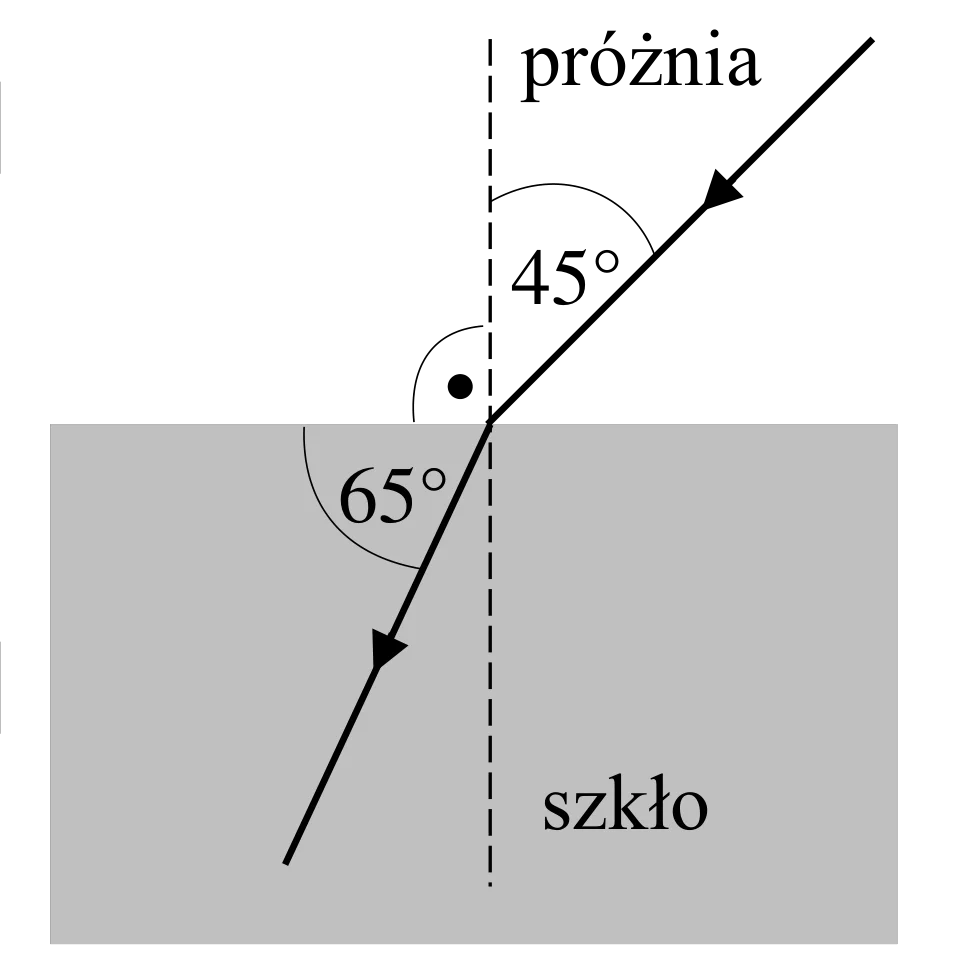

Promień światła czerwonego o długości fali równej 628 nm628 \text{nm} biegnie w próżni i przechodzi do szkła. Kierunek biegu promienia oraz kąty pomiędzy promieniem i granicą ośrodków (a także prostą prostopadłą do niej) zaznaczono na rysunku obok.
Rysunek 1 do zadania
0 – 3 pktHydrostatyka
Zadanie 12. (0–3)
Kra lodowa o objętości 0,75 m30,75 \text{m}^3 pływa częściowo zanurzona w wodzie. Na środku górnej, płaskiej powierzchni kry powoli położono paczkę o masie 50 kg50 \text{kg}. Przyjmij, że gęstość lodu wynosi 920 kg/m3920 \text{kg/m}^3, natomiast gęstość wody jest równa 1000 kg/m31000 \text{kg/m}^3.
Wykaż, wykonując niezbędne obliczenia, że paczka nie zanurzy się w wodzie.
...................................................................................................
...................................................................................................
...................................................................................................
Zadanie 13.PrawdaFalsz
0 – 2 pktPrąd elektryczny
Zadanie 13. (0–2)
Dwa takie same ogniwa oraz trzy identyczne oporniki połączono w obwód elektryczny, którego schemat przedstawiono na rysunku poniżej. W tym obwodzie umieszczono klucz K.
Rysunek 1 do zadaniaOceń prawdziwość poniższych zdań. Zaznacz P, jeśli zdanie jest prawdziwe, albo F – jeśli jest fałszywe.
1.Gdy klucz K jest otwarty, prąd nie płynie przez żaden z oporników.PF
2.Gdy klucz K jest otwarty, prąd nie płynie tylko przez opornik R3R_3, a przez oporniki R1R_1 i R2R_2 prąd płynie.PF
3.Gdy klucz K jest zamknięty, natężenia prądów płynących przez wszystkie oporniki są jednakowe.PF
4.Gdy klucz K jest zamknięty, natężenie prądu płynącego przez opornik R3R_3 jest dwukrotnie większe od natężenia prądu płynącego przez opornik R1R_1.PF
0 – 0 pkt

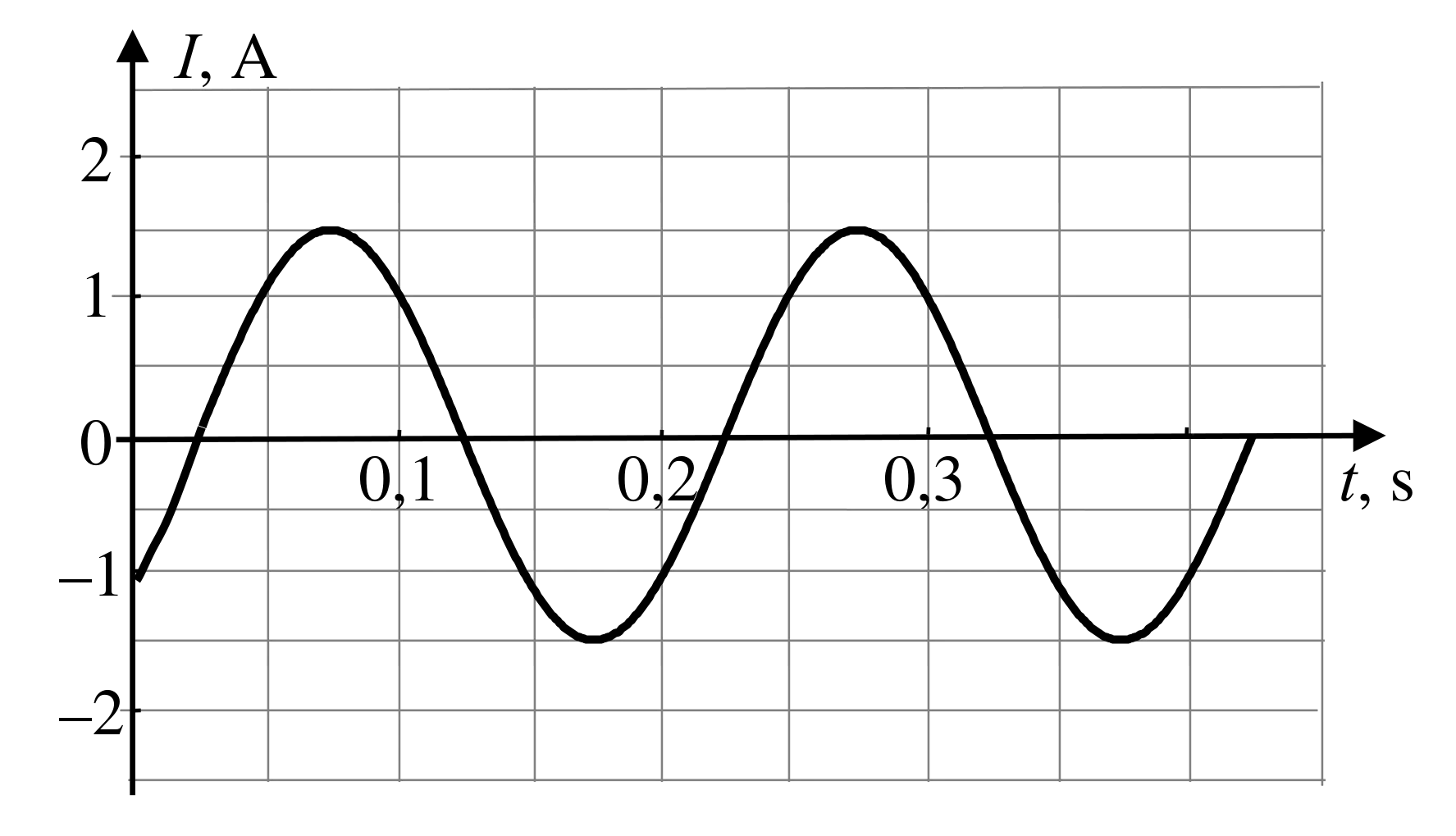

Przez opornik płynie prąd przemienny o natężeniu zmieniającym się w czasie tak, jak to przedstawiono na poniższym wykresie. Źródłem napięcia przemiennego jest prądnica, której wirnik składa się ze 100 ciasno nawiniętych zwojów z cienkiego izolowanego drutu miedzianego. Każdy ze zwojów ma kształt prostokątnej ramki o polu powierzchni 20 cm220 \text{cm}^2. Wirnik obraca się w jednorodnym polu magnetycznym wokół osi prostopadłej do linii pola magnetycznego.
Rysunek 1 do zadania
0 – 2 pktFizyka współczesna
Zadanie 15. (0–2)
Izotop promieniotwórczy bizmutu 83210Bi^{210}_{83}\text{Bi} jest niestabilny i po dwóch rozpadach przemienia się w stabilny ołów 82206Pb^{206}_{82}\text{Pb}. Przyjmij, że są to rozpady α\alpha i β−\beta^{-}.
Uzupełnij poniższe schematy opisujące możliwe ciągi reakcji. Nad strzałkami we wskazanych miejscach zapisz symbole zachodzących przemian. Dla każdego ciągu reakcji wpisz izotopy pośrednie – zapisz ich symbole łącznie z liczbami masowymi i atomowymi.
Rysunek 1 do zadaniaPierwszy możliwy ciąg reakcji:
\[ ^{210}_{83}\text{Bi} \xrightarrow{\text{..................}} \text{..................} \xrightarrow{\text{..................}} ^{206}_{82}\text{Pb} \]
Drugi możliwy ciąg reakcji:
\[ ^{210}_{83}\text{Bi} \xrightarrow{\text{..................}} \text{..................} \xrightarrow{\text{..................}} ^{206}_{82}\text{Pb} \]
Zadanie 16.AB_bo_123
0 – 1 pktFizyka współczesna
Zadanie 16. (0–1)
Zaznacz właściwe dokończenie zdania wybrane spośród A–C oraz jego poprawne uzasadnienie wybrane spośród 1.–3.
Gdy metalowa płytka jest oświetlana światłem monochromatycznym o ustalonej długości fali, takiej, że energia fotonów padających na płytkę jest większa od pracy wyjścia elektronów z tego metalu, to zwiększenie natężenia tego światła
A.będzie przyczyną zwiększenia liczby elektronów wybitych z metalu,ponieważ1.zwiększy się liczba fotonów, a tym samym więcej z nich zostanie pochłoniętych przez elektrony.
B.będzie przyczyną wzrostu energii kinetycznej każdego z wybitych elektronów,2.wzrost natężenia światła oznacza tutaj wzrost energii każdego fotonu.
C.nie zmieni ani liczby elektronów wybitych z metalu, ani energii wybitych elektronów,3.energie kinetyczne oraz liczba wybitych elektronów zależą tylko od rodzaju metalowej płytki.
0 – 0 pkt

Kąt paralaksy heliocentrycznej dla danego obiektu niebieskiego obserwowanego z Ziemi jest równy kątowi, pod jakim obserwowany byłby z tego obiektu – w kierunku prostopadłym – promień okołosłonecznej orbity Ziemi. Kąt paralaksy heliocentrycznej dla danego obiektu mierzy się z okołosłonecznej orbity Ziemi, porównując ze sobą kierunki obserwacji tego obiektu niebieskiego w odpowiednio długim okresie czasu (np. w grudniu i czerwcu).

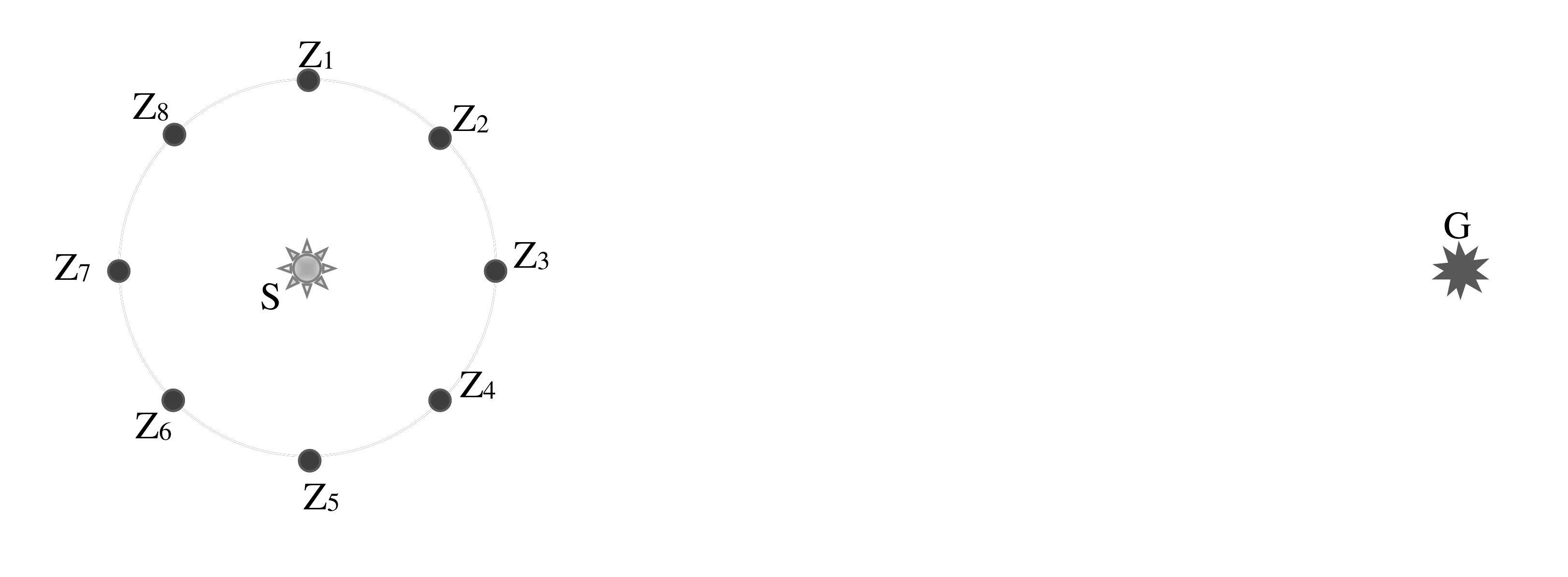

Schematyczny rysunek poniżej przedstawia położenia Ziemi (Z1Z_1–Z8Z_8) na orbicie okołosłonecznej ukazane w pewnych ustalonych jednakowych odstępach czasu. W celu wyznaczenia odległości dd do gwiazdy G obserwowano przez pewien czas jej położenia na niebie. Poniższy rysunek jest schematyczny: stosunki odległości i wielkości obiektów nie są zachowane, ponadto w rzeczywistości obserwowana gwiazda nie musi leżeć w płaszczyźnie orbity ziemskiej.
Rysunek 1 do zadania
