Zadanie 20. Matura CKE Maj 2002

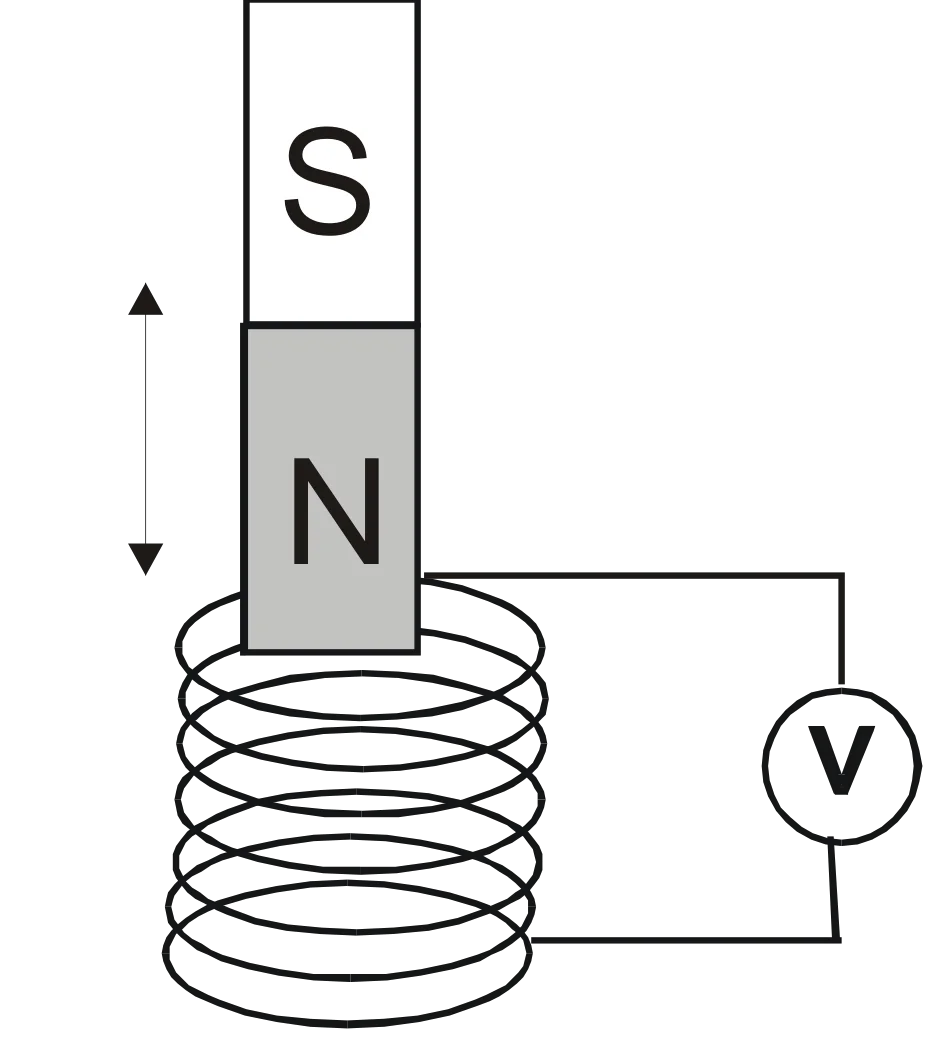

Przez cewkę o współczynniku samoindukcji $L = 2\text{ mH}$ przepływa prąd, którego wykres w funkcji czasu przedstawiono na rysunku. Oblicz wartość indukowanej siły elektromotorycznej i narysuj wykres zależności siły elektromotorycznej samoindukcji w funkcji czasu.[img1]

Transformatory mają powszechne zastosowanie w technice. Jedne wykorzystywane są w zasilaczach sieciowych radioodbiorników, dostosowując napięcie z sieci do napięcia np. 9 V. Inne, stosowane np. w zasilaczach lamp kineskopowych telewizorów, muszą dostosować napięcie sieciowe o wartości skutecznej 220 V do bardzo wysokiego napięcia 25000 V. Zakładając, że przekładnia transformatora określona jest jako iloraz liczby zwojów w uzwojeniu wtórnym do liczby zwojów w uzwojeniu pierwotnym, możemy powiedzieć, że przekładnia transformatora stosowanego w zasilaczu lampy kineskopowej wynosi:

Źródło prądu stałego, transformator i woltomierz połączono ze sobą tak, jak przedstawiono to na poniższym schemacie.[img1]Woltomierz umieszczony w obwodzie wtórnym transformatora wskazuje wartość napięcia równą:
