Zadanie 14. Matura CKE Maj 2010
Zadanie 14. Silnik parowy (3 pkt)

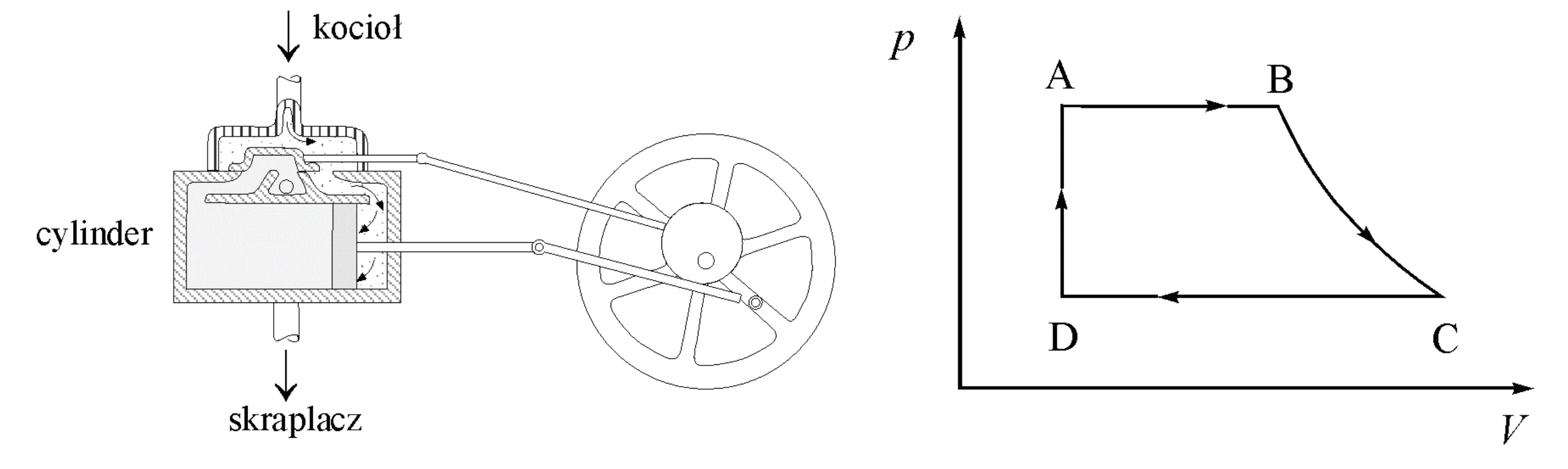

Poniżej przedstawiono schemat tłokowego silnika parowego oraz cykl przemian termodynamicznych związanych z jego pracą. W silniku parowym gorąca para wodna pod wysokim ciśnieniem jest wprowadzana z kotła do cylindra. Ulega tam rozprężaniu najpierw pod stałym ciśnieniem, a następnie, gdy dopływ pary jest już zamknięty, rozprężanie odbywa się bardzo szybko, bez wymiany ciepła z otoczeniem – co powoduje częściowe skroplenie się pary. Wracający tłok, przy otwartym kanale wylotowym, wypycha z cylindra do skraplacza mieszaninę wody i pary. Następnie cykl pracy silnika się powtarza.
Poniżej przedstawiono schemat tłokowego silnika parowego oraz cykl przemian termodynamicznych związanych z jego pracą. W silniku parowym gorąca para wodna pod wysokim ciśnieniem jest wprowadzana z kotła do cylindra. Ulega tam rozprężaniu najpierw pod stałym ciśnieniem, a następnie, gdy dopływ pary jest już zamknięty, rozprężanie odbywa się bardzo szybko, bez wymiany ciepła z otoczeniem – co powoduje częściowe skroplenie się pary. Wracający tłok, przy otwartym kanale wylotowym, wypycha z cylindra do skraplacza mieszaninę wody i pary. Następnie cykl pracy silnika się powtarza.
Zadanie 14.1.(0 - 1)
Termodynamika
Zadanie 14.1 (1 pkt)
Zaznacz na wykresie pracę użyteczną (wykonaną przez silnik) w jednym cyklu.
Zaznacz na wykresie pracę użyteczną (wykonaną przez silnik) w jednym cyklu.
#cykl termodynamiczny#wykres p-V#praca termodynamiczna
Zadanie 14.2.(0 - 1)
Termodynamika
Zadanie 14.2 (1 pkt)
Zapisz nazwę przemiany jakiej podlega gaz/para na odcinku A–B.
Zapisz nazwę przemiany jakiej podlega gaz/para na odcinku A–B.
#przemiana izobaryczna#wykres p(V)#cykl termodynamiczny
Zadanie 14.3.(0 - 1)
Termodynamika
Zadanie 14.3 (1 pkt)
W silniku parowym temperatura dostarczanej pary wynosi , temperatura w skraplaczu jest równa . Oblicz teoretyczną sprawność silnika Carnota pracującego przy tych samych temperaturach, co opisany silnik parowy.
W silniku parowym temperatura dostarczanej pary wynosi , temperatura w skraplaczu jest równa . Oblicz teoretyczną sprawność silnika Carnota pracującego przy tych samych temperaturach, co opisany silnik parowy.
#silnik cieplny#cykl Carnota#sprawność silnika#temperatura bezwzględna
