Zadanie 2. Matura CKE Maj 2007
Zadanie 2. Prąd zmienny (12 pkt)
Do źródła prądu przemiennego poprzez układ prostowniczy dołączono żarówkę, w której zastosowano włókno wolframowe. Opór żarówki podczas jej świecenia wynosił .
Na wykresie poniżej przedstawiono zależność natężenia prądu elektrycznego płynącego przez żarówkę od czasu.

Do źródła prądu przemiennego poprzez układ prostowniczy dołączono żarówkę, w której zastosowano włókno wolframowe. Opór żarówki podczas jej świecenia wynosił .
Na wykresie poniżej przedstawiono zależność natężenia prądu elektrycznego płynącego przez żarówkę od czasu.

Zadanie 2.1.(0 - 2)
2.1 (2 pkt)
Podaj, jaką wartość oporu (większą, czy mniejszą niż ) miało włókno żarówki przed dołączeniem jej do źródła prądu. Odpowiedź uzasadnij.
Rozstrzygnięcie: Uzasadnienie:
Podaj, jaką wartość oporu (większą, czy mniejszą niż ) miało włókno żarówki przed dołączeniem jej do źródła prądu. Odpowiedź uzasadnij.
Rozstrzygnięcie: Uzasadnienie:
Zadanie 2.2.(0 - 2)
2.2 (2 pkt)
Określ, analizując wykres, częstotliwość zmian napięcia źródła prądu przemiennego zasilającego układ prostowniczy.
Określ, analizując wykres, częstotliwość zmian napięcia źródła prądu przemiennego zasilającego układ prostowniczy.
Zadanie 2.3.(0 - 2)
2.3 (2 pkt)
Oblicz wartość ładunku elektrycznego, jaki przepłynął przez żarówkę w czasie 0,02 s.
Oblicz wartość ładunku elektrycznego, jaki przepłynął przez żarówkę w czasie 0,02 s.
Zadanie 2.4.(0 - 4)
2.4 (4 pkt)
Naszkicuj wykres ilustrujący zależność napięcia na żarówce od czasu. Na wykresie zaznacz odpowiednie wartości. Wykres sporządź dla przedziału czasu [0 s – 0,03 s]. Dokonaj niezbędnych obliczeń. Indukcyjność obwodu pomiń.
obliczenia
wykres
Naszkicuj wykres ilustrujący zależność napięcia na żarówce od czasu. Na wykresie zaznacz odpowiednie wartości. Wykres sporządź dla przedziału czasu [0 s – 0,03 s]. Dokonaj niezbędnych obliczeń. Indukcyjność obwodu pomiń.
obliczenia
wykres
Zadanie 2.5.(0 - 2)
2.5 (2 pkt)

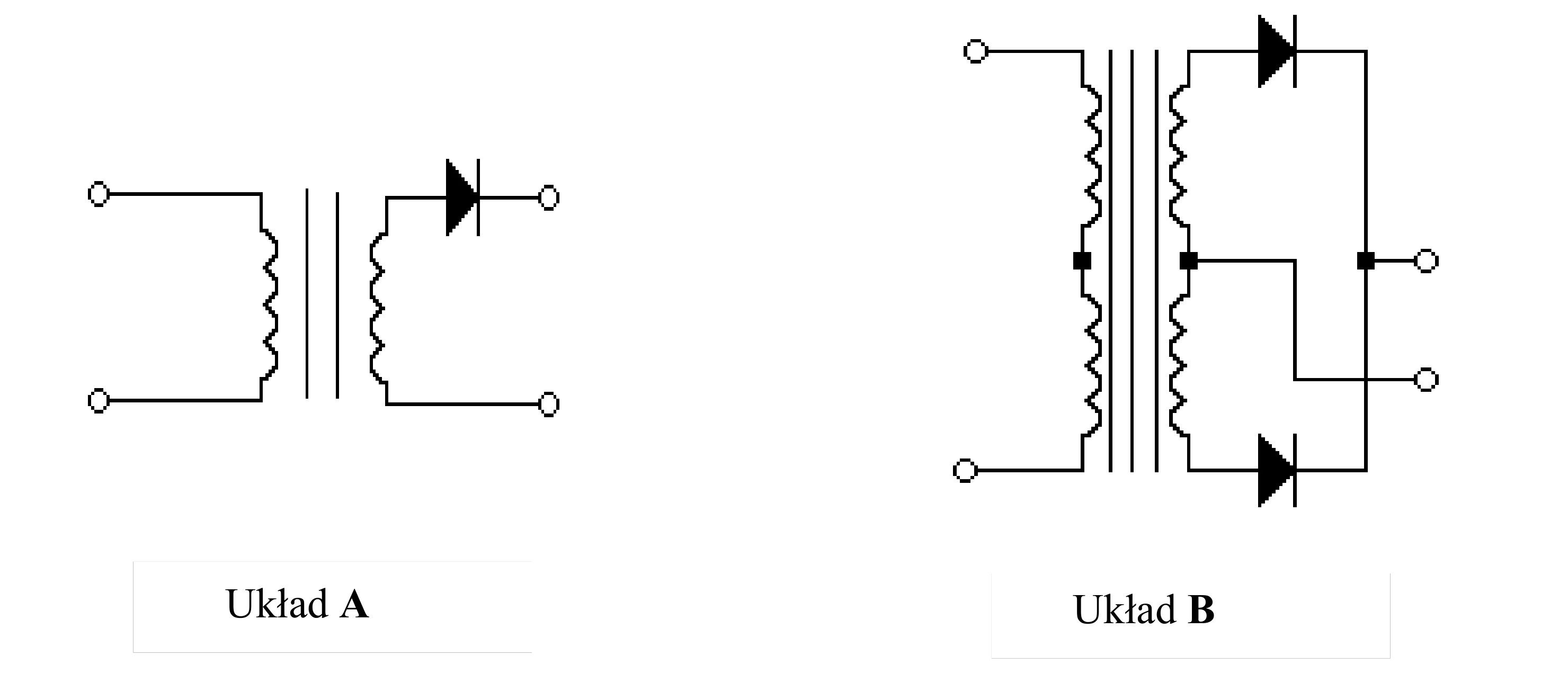

Na rysunkach poniżej przedstawiono schematy dwóch układów zasilających, w których zastosowano diody prostownicze.
Wskaż, który z układów A czy B zastosowano w sytuacji opisanej w zadaniu. Oznacz na wybranym przez Ciebie układzie znakami +, – oraz ~ prawidłową biegunowość czterech zacisków układu zasilającego.
Rozstrzygnięcie: Oznaczenia:
Na rysunkach poniżej przedstawiono schematy dwóch układów zasilających, w których zastosowano diody prostownicze.
Wskaż, który z układów A czy B zastosowano w sytuacji opisanej w zadaniu. Oznacz na wybranym przez Ciebie układzie znakami +, – oraz ~ prawidłową biegunowość czterech zacisków układu zasilającego.
Rozstrzygnięcie: Oznaczenia: Zobacz również podobne zadania
