Zadanie 4. Matura CKE Maj 2009

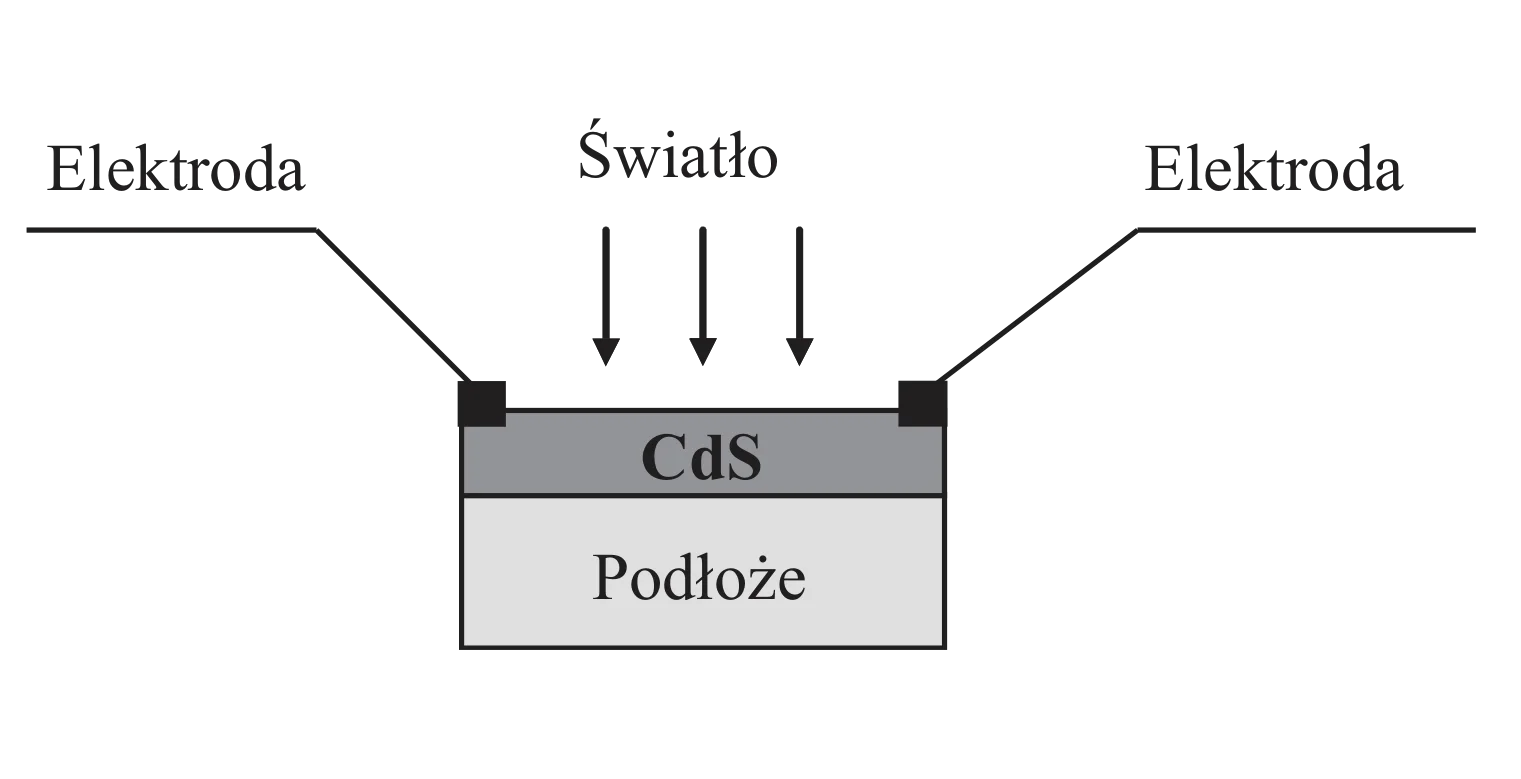

Fotorezystor jest półprzewodnikowym elementem światłoczułym. Jego opór elektryczny zmienia się pod wpływem padającego światła. Fotorezystory wykonuje się najczęściej w postaci cienkiej warstwy półprzewodnika (np. z siarczku kadmu CdS) naniesionej na izolujące podłoże.
Rysunek 1 do zadania
Zadanie 4.1.(0 - 2)

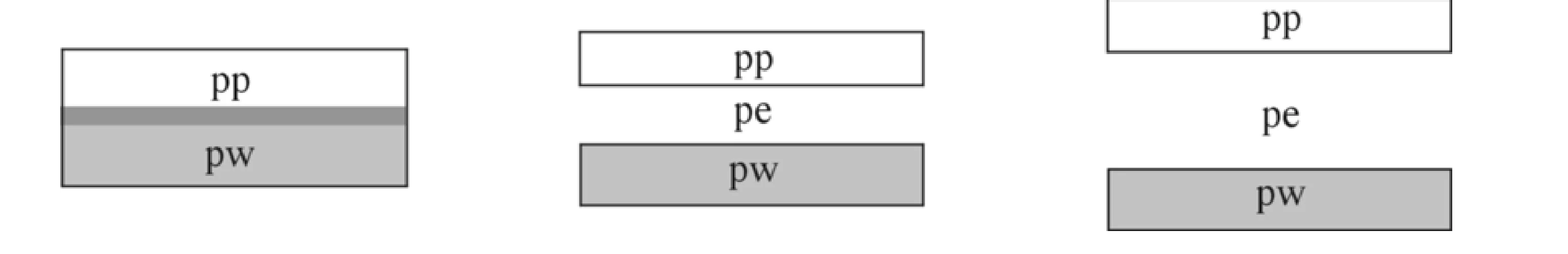

Rysunki poniżej przedstawiają układ pasm energetycznych dla półprzewodnika, przewodnika i izolatora, zgodnie z teorią pasmową przewodnictwa ciał stałych.
a) Zapisz pod rysunkami właściwe nazwy materiałów (izolator, półprzewodnik, przewodnik)
Oznaczenia: pp - pasmo przewodnictwa, pw - pasmo walencyjne, pe - przerwa energetyczna
Rysunek 1 do zadania b) Podkreśl nazwy tych pierwiastków, które są półprzewodnikami.
miedź żelazo german rtęć krzem
Zadanie 4.2.(0 - 1)
Przez domieszkowanie wykonuje się półprzewodniki, w których nośnikami większościowymi są elektrony lub dziury.
Zapisz, jak nazywają się nośniki większościowe w półprzewodniku typu n.
Zadanie 4.3.(0 - 3)
Przeanalizuj wykres i ustal, jak opór elektryczny fotorezystora zależy od natężenia oświetlenia (rośnie, maleje, nie ulega zmianie). Wyjaśnij tę zależność, odwołując się do mikroskopowych własności półprzewodników.
Zależność: Wyjaśnienie:
Zadanie 4.4.(0 - 3)

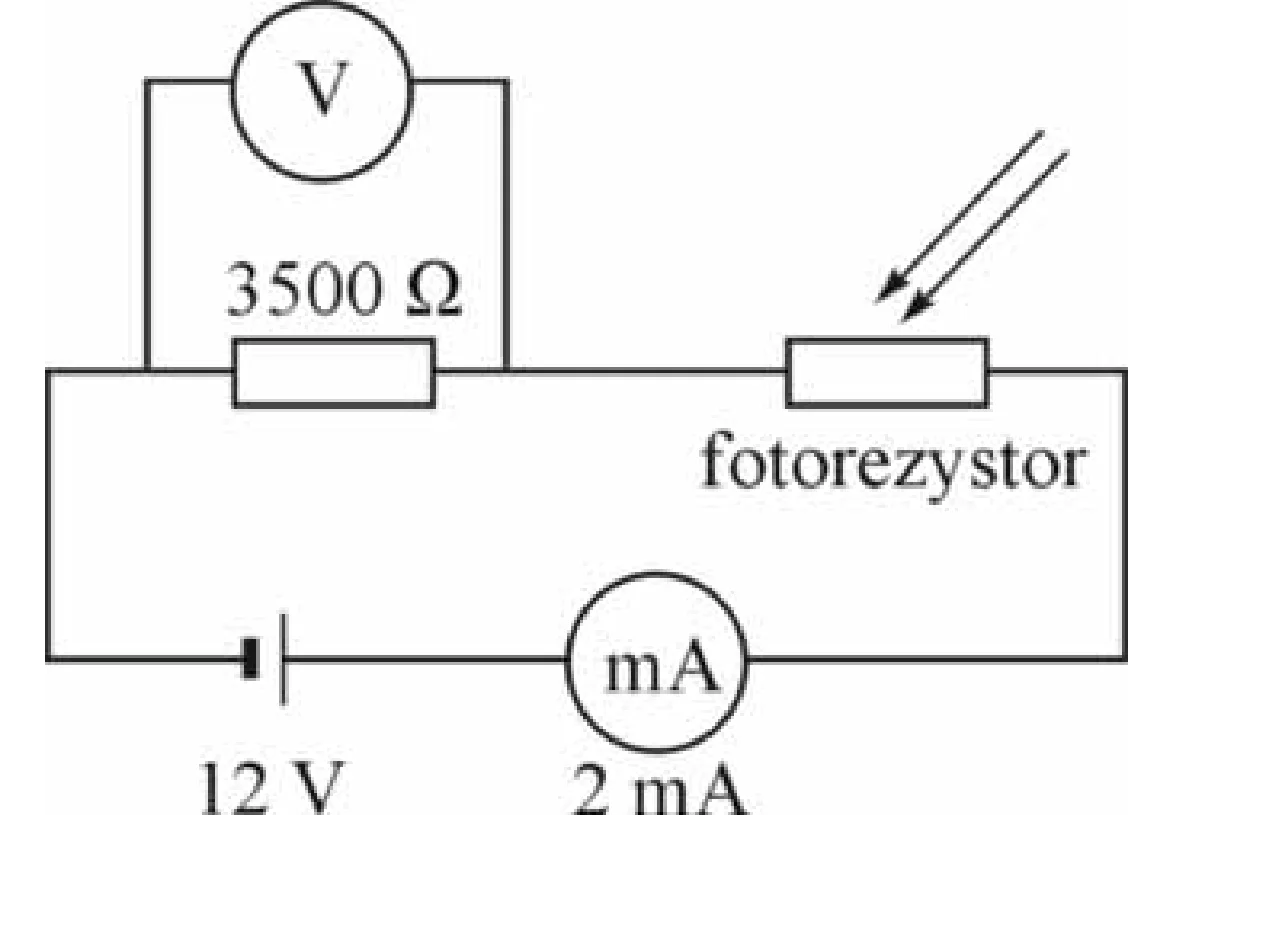

Wykorzystując fotorezystor, którego charakterystykę przedstawiono na poprzedniej stronie, zbudowano obwód elektryczny (rys).
Rysunek 1 do zadaniaWyznacz natężenie oświetlenia fotorezystora w przedstawionej sytuacji. Dokonaj niezbędnych obliczeń. Przyjmij, że mierniki są idealne, a opór wewnętrzny baterii jest równy zeru.
Zadanie 4.5.(0 - 3)
Opornik o oporze 2 kΩ2 \text{ k}\Omega i fotorezystor, którego opór zmienia się w granicach od 500 Ω500 \Omega do 2 kΩ2 \text{ k}\Omega w zależności od natężenia oświetlenia, możemy połączyć ze sobą szeregowo lub równolegle.
Oblicz i wpisz do tabeli odpowiednie wartości oporów zastępczych dla układu opornik – fotorezystor, w zależności od sposobu ich połączenia i natężenia oświetlenia fotorezystora.
Rodzaj połączeniasłabe oświetlenie (E=10 lxE = 10 \text{ lx})silne oświetlenie (E=600 lxE = 600 \text{ lx})
połączenie szeregowe, opór w kΩ\text{k}\Omega................
połączenie równoległe, opór w kΩ\text{k}\Omega................
Zadanie 4.info.(0 - 0)

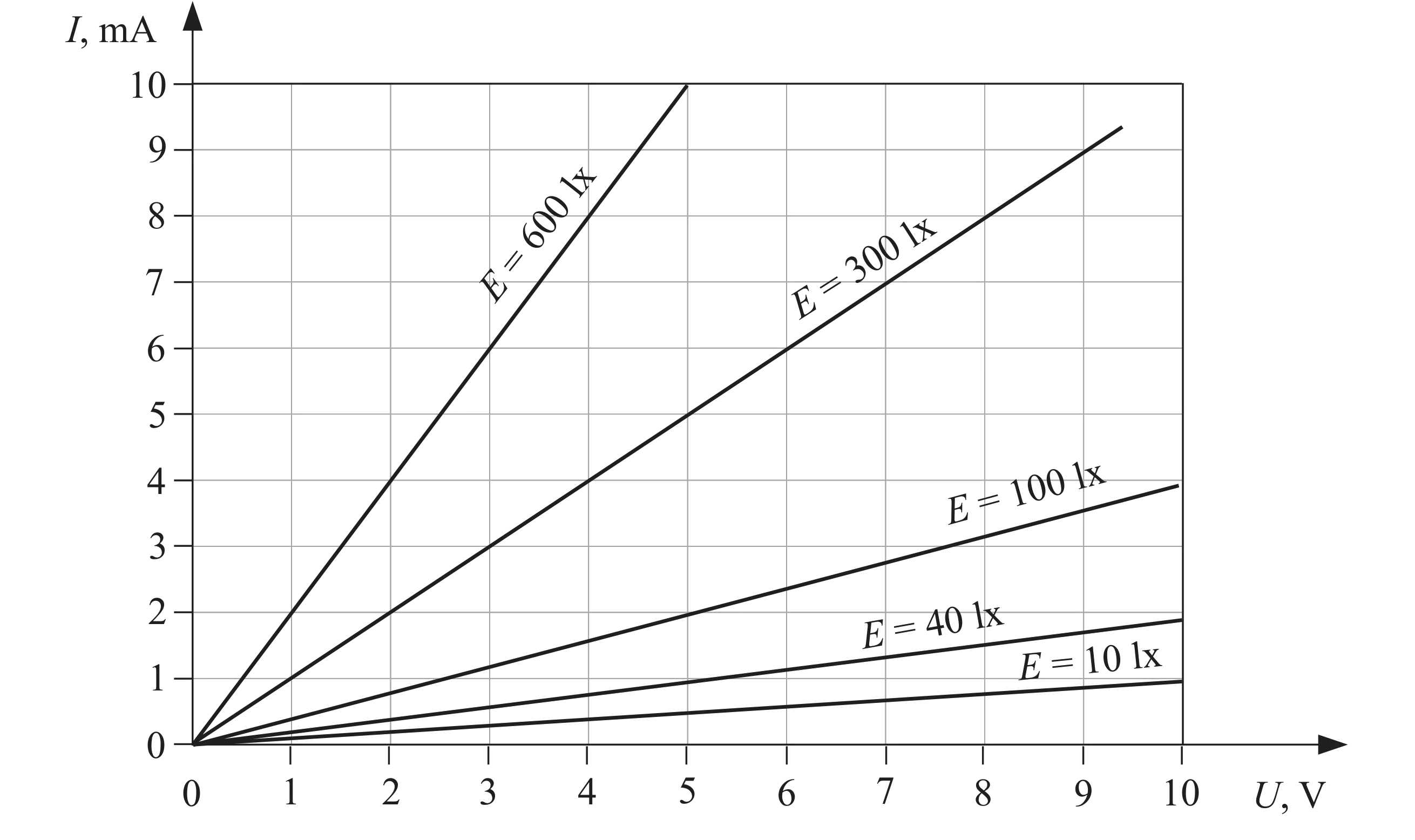

Poniższy wykres przedstawia zależność natężenia prądu płynącego przez fotorezystor od napięcia przyłożonego do jego zacisków przy pięciu różnych wartościach natężenia oświetlenia. Natężenie oświetlenia EE (ilość światła padającą na jednostkę powierzchni) podano w luksach, lx.
Rysunek 1 do zadania
