Zadanie 5. Matura CKE Czerwiec 2011
Zadanie 5. Odkrywanie planet pozasłonecznych (12 pkt)
Zadanie 5.1.(0 - 2)
Zadanie 5.1 (2 pkt)
Poniższy rysunek przedstawia bieg promieni pochodzących od gwiazdy, wpadających do lunety i dalej do oka obserwatora. Punkt F jest ogniskiem zarówno obiektywu, jak i okularu. Dorysuj liniami przerywanymi analogiczny bieg promieni pochodzących od innej gwiazdy.
Poniższy rysunek przedstawia bieg promieni pochodzących od gwiazdy, wpadających do lunety i dalej do oka obserwatora. Punkt F jest ogniskiem zarówno obiektywu, jak i okularu. Dorysuj liniami przerywanymi analogiczny bieg promieni pochodzących od innej gwiazdy.
Zadanie 5.2.(0 - 1)
Zadanie 5.2 (1 pkt)
W celu dokonania analizy widmowej światła wybranej gwiazdy należy wprowadzić do środka lunety przesłonę z niewielkim otworem, tak aby tylko światło tej gwiazdy przeszło przez otwór, a za przesłoną ustawić niewielkie zwierciadło kierujące w bok wiązkę przechodzącą przez otwór. Odbita wiązka trafia do spektrografu, gdzie analizowane jest jej widmo.
Na rysunku powyżej dorysuj przesłonę w takim miejscu, żeby służyła ona selekcji światła pochodzącego od jednej gwiazdy.
W celu dokonania analizy widmowej światła wybranej gwiazdy należy wprowadzić do środka lunety przesłonę z niewielkim otworem, tak aby tylko światło tej gwiazdy przeszło przez otwór, a za przesłoną ustawić niewielkie zwierciadło kierujące w bok wiązkę przechodzącą przez otwór. Odbita wiązka trafia do spektrografu, gdzie analizowane jest jej widmo.
Na rysunku powyżej dorysuj przesłonę w takim miejscu, żeby służyła ona selekcji światła pochodzącego od jednej gwiazdy.
Zadanie 5.3.(0 - 1)
Zadanie 5.3 (1 pkt)
Podaj nazwy dwóch urządzeń, które zastosowane w spektrografie mogą rozdzielać światło na składowe monochromatyczne.
Podaj nazwy dwóch urządzeń, które zastosowane w spektrografie mogą rozdzielać światło na składowe monochromatyczne.
Zadanie 5.4.(0 - 2)
Zadanie 5.4 (2 pkt)

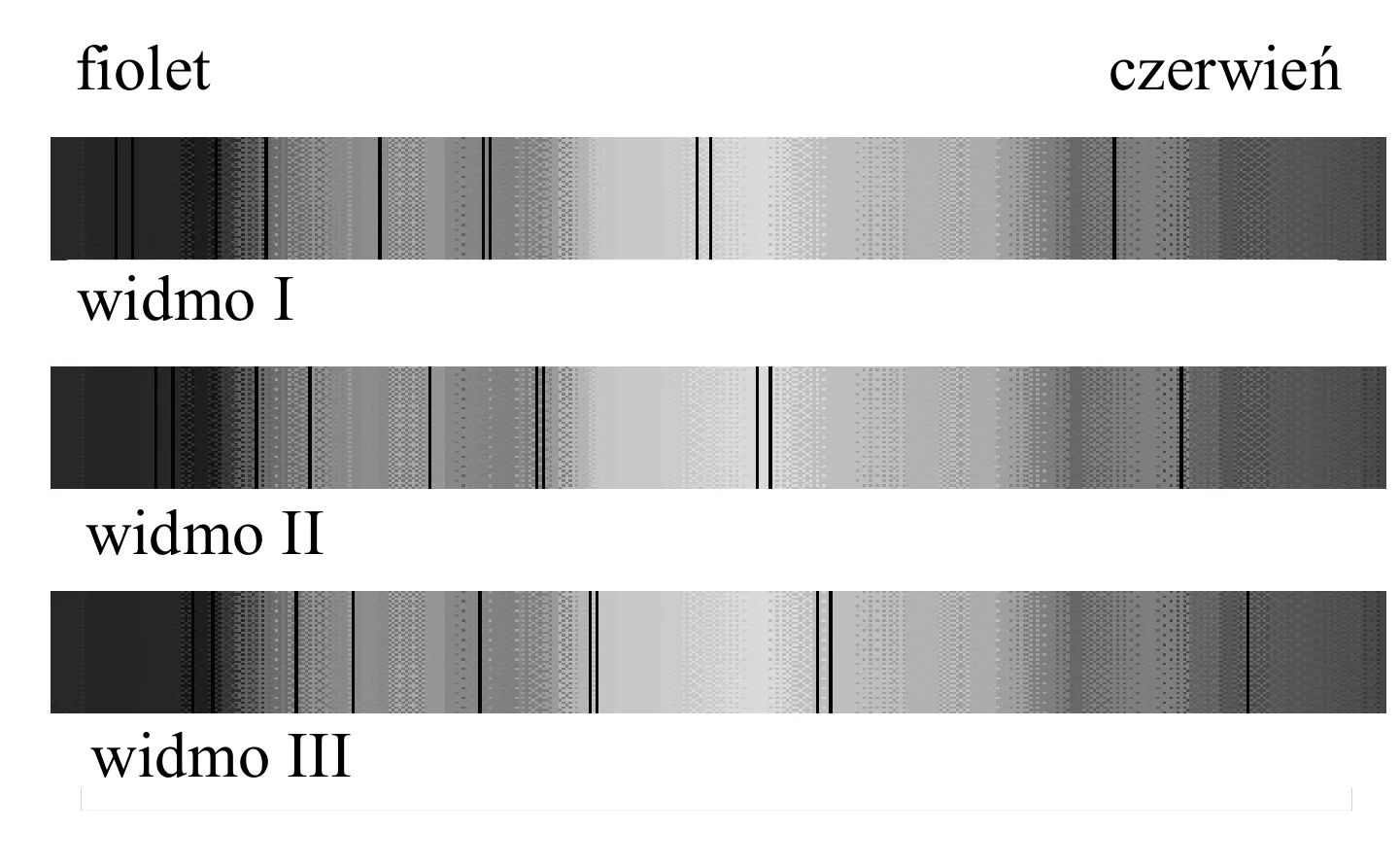

Obok przedstawiono 3 widma absorpcyjne tej gwiazdy (ciemne linie na tle widma ciągłego). Które z widm I-III odpowiada sytuacji A, a które sytuacji B na rysunku powyżej? Uzasadnij swój wybór.
Sytuacja A – widmo , ponieważ
Sytuacja B – widmo , ponieważ
Obok przedstawiono 3 widma absorpcyjne tej gwiazdy (ciemne linie na tle widma ciągłego). Które z widm I-III odpowiada sytuacji A, a które sytuacji B na rysunku powyżej? Uzasadnij swój wybór.
Sytuacja A – widmo , ponieważ Sytuacja B – widmo , ponieważ
Zadanie 5.5.(0 - 1)
Zadanie 5.5 (1 pkt)
Na schemacie obok narysuj położenie gwiazdy i planety w stosunku do obserwatora, jeżeli otrzymujemy widmo II (środkowe).
Na schemacie obok narysuj położenie gwiazdy i planety w stosunku do obserwatora, jeżeli otrzymujemy widmo II (środkowe).
Zadanie 5.6.(0 - 2)
Zadanie 5.6 (2 pkt)
Wyjaśnij mechanizm powstawania ciemnych linii w widmie promieniowania gwiazdy.
Wyjaśnij mechanizm powstawania ciemnych linii w widmie promieniowania gwiazdy.
Zadanie 5.7.(0 - 1)
Zadanie 5.7 (1 pkt)

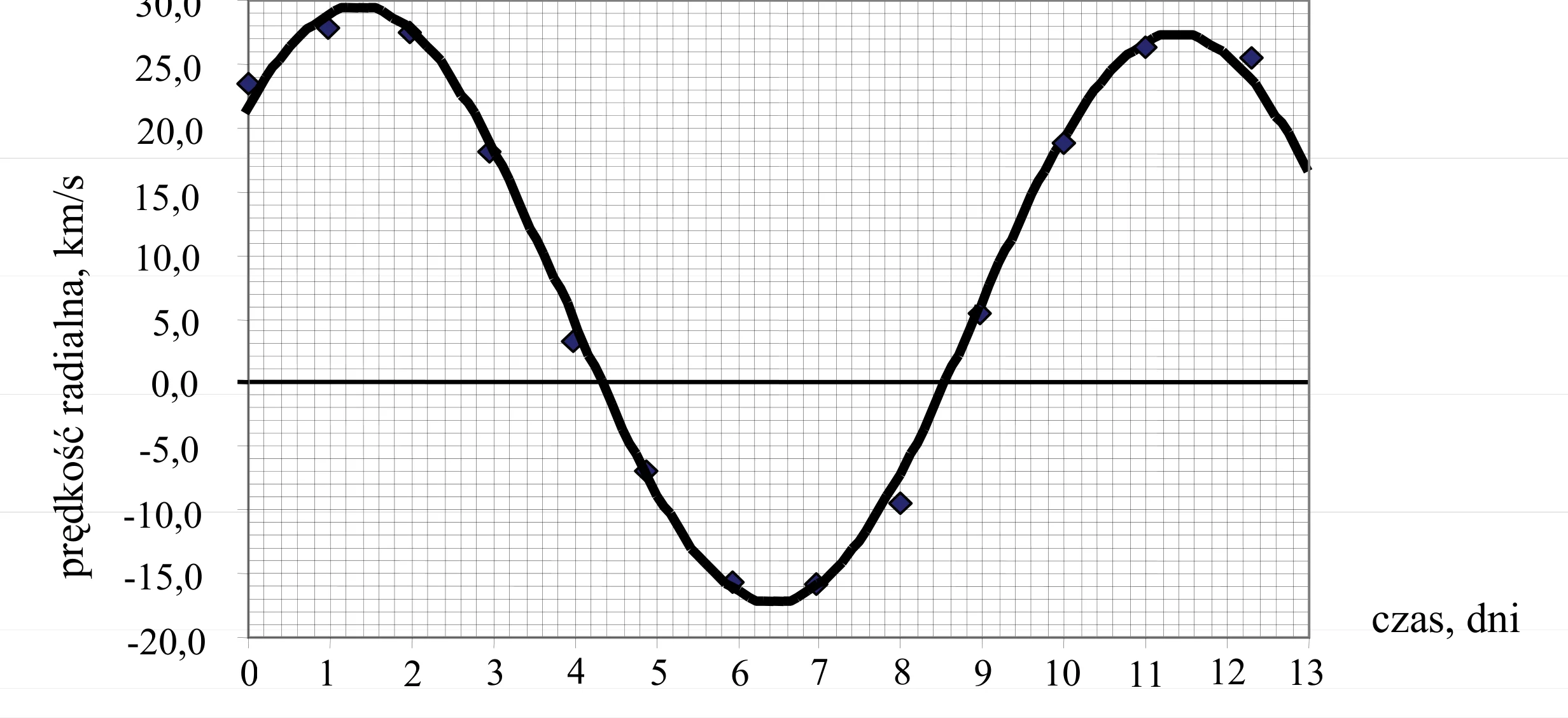

Na poniższym rysunku przedstawiono wyniki obliczeń prędkości radialnej (tzn. rzutu wektora prędkości na kierunek obserwacji) dla pewnej gwiazdy mającej planetę. Dodatnia wartość oznacza oddalanie się gwiazdy od obserwatora, a ujemna – przybliżanie się jej do obserwatora.
Wyznacz na podstawie tego wykresu i zapisz wartość okresu ruchu gwiazdy wokół środka masy.
Na poniższym rysunku przedstawiono wyniki obliczeń prędkości radialnej (tzn. rzutu wektora prędkości na kierunek obserwacji) dla pewnej gwiazdy mającej planetę. Dodatnia wartość oznacza oddalanie się gwiazdy od obserwatora, a ujemna – przybliżanie się jej do obserwatora.
Zadanie 5.8.(0 - 2)
Zadanie 5.8 (2 pkt)
Otrzymany powyżej wykres jest niesymetryczny względem zera na osi pionowej (zero nie jest w środku zakresu zmian prędkości). Rozstrzygnij na tej podstawie, czy cały układ zbliża się do nas, czy oddala. Oszacuj wartość prędkości zbliżania lub oddalania się układu.
Rozstrzygnięcie: Układ Oszacowana wartość prędkości:
Otrzymany powyżej wykres jest niesymetryczny względem zera na osi pionowej (zero nie jest w środku zakresu zmian prędkości). Rozstrzygnij na tej podstawie, czy cały układ zbliża się do nas, czy oddala. Oszacuj wartość prędkości zbliżania lub oddalania się układu.
Rozstrzygnięcie: Układ Oszacowana wartość prędkości:
