Zadanie 17. Matura CKE Grudzień 2014
Pompa ciepła jest urządzeniem pobierającym ciepło w miejscu o niższej temperaturze (źródło), a oddającym ciepło w wyższej temperaturze (odpływ), a ponadto pobierającym energię w formie pracy (np. pracy mechanicznej lub pracy prądu elektrycznego). Pobór ciepła w źródle następuje wskutek parowania cieczy, a jego oddawanie w odpływie – wskutek jej skraplania, dlatego źródło nazywane jest często parownikiem, a odpływ – skraplaczem. Ciecz krąży w pompie ciepła w obiegu zamkniętym wymuszonym przez działanie sprężarki poruszanej przez silnik elektryczny. Pompa ciepła może być wykorzystana do ogrzewania budynków zimą lub ich chłodzenia latem.
Zadanie 17.1.(0 - 1)

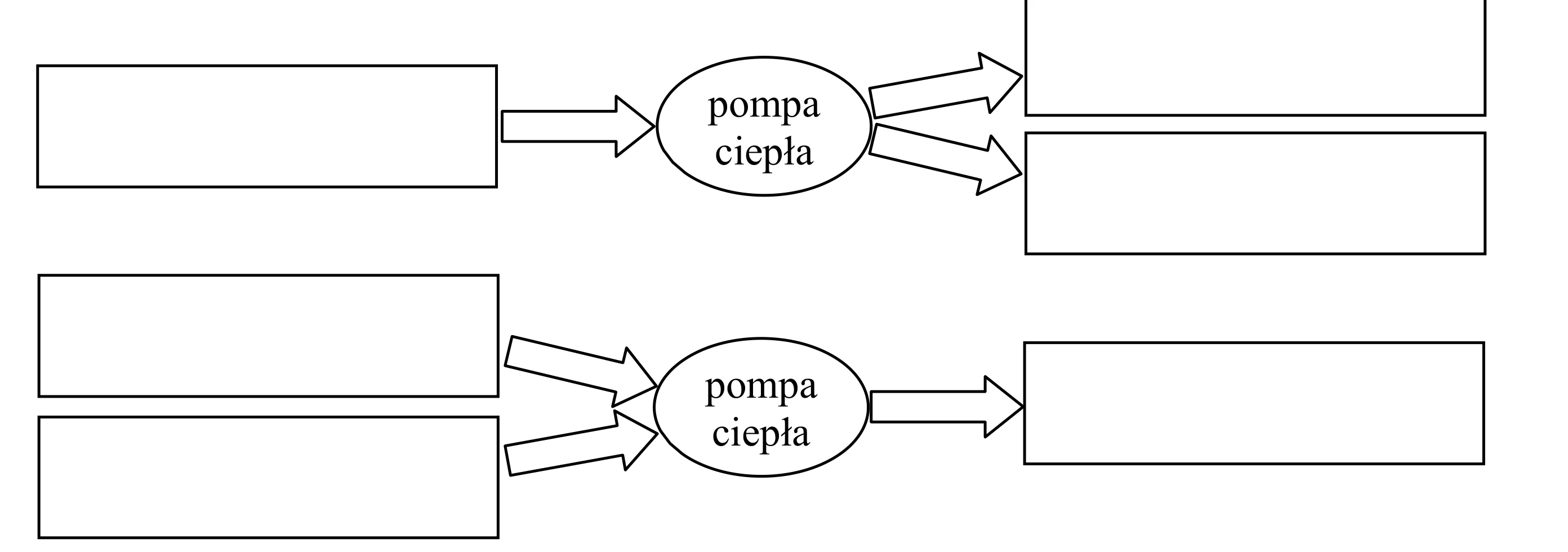

Jeden z poniższych diagramów przedstawia przepływ energii w pompie ciepła.
Wybierz prawidłowy diagram i umieść w prostokątnych polach opisy „parownik”, „skraplacz” i „sieć elektryczna”. Na błędnym diagramie nie zamieszczaj żadnych opisów.
Wybierz prawidłowy diagram i umieść w prostokątnych polach opisy „parownik”, „skraplacz” i „sieć elektryczna”. Na błędnym diagramie nie zamieszczaj żadnych opisów.
Zadanie 17.2.(0 - 1)
Zaznacz stwierdzenie prawdziwe.
A. Zarówno latem (podczas upałów), jak i zimą, źródłem jest wnętrze budynku, a odpływem – zbiornik zewnętrzny (zbiornik wody lub grunt).
B. Latem źródłem jest wnętrze budynku, a odpływem – zbiornik zewnętrzny. Zimą jest odwrotnie.
C. Zarówno latem, jak i zimą, źródłem jest zbiornik zewnętrzny, a odpływem – wnętrze budynku.
D. Latem źródłem jest zbiornik zewnętrzny, a odpływem – wnętrze budynku. Zimą jest odwrotnie.
Zobacz również podobne zadania
Matura CKE Grudzień 2013
0 - 1 pkt
Zadanie 9. (0–1)
Termometr laboratoryjny mierzący temperatury w zakresie od do położono na stoliku pompy próżniowej, ale nie przykrywano kloszem (jak na rysunku).[img1]Po ustaleniu równowagi termodynamicznej słupek rtęci wskazał temperaturę . Następnie stolik z termometrem nakryto kloszem w sposób nienaruszający stanu równowagi termodynamicznej w układzie i bardzo powoli wypompowano powietrze spod klosza.
Spośród podanych poniżej zaznacz wszystkie poprawne informacje wpisując znak X w puste kratki.
była temperaturą
P F
Po nakryciu kloszem stolika z termometrem wskazanie termometru
.........................
Termometr laboratoryjny mierzący temperatury w zakresie od do położono na stoliku pompy próżniowej, ale nie przykrywano kloszem (jak na rysunku).[img1]Po ustaleniu równowagi termodynamicznej słupek rtęci wskazał temperaturę . Następnie stolik z termometrem nakryto kloszem w sposób nienaruszający stanu równowagi termodynamicznej w układzie i bardzo powoli wypompowano powietrze spod klosza.
Spośród podanych poniżej zaznacz wszystkie poprawne informacje wpisując znak X w puste kratki.
była temperaturą
P F
Po nakryciu kloszem stolika z termometrem wskazanie termometru
.........................
Zobacz pełne zadanie →
Matura CKE Grudzień 2013
0 - 1 pkt
Zadanie 14. (0–1)
Rozważ dwa układy drgające przedstawione na rysunku. Wszystkie sprężyny są identyczne, a masy ciężarków – równe. Jeśli ciężarki zostaną wprawione w drgania, to okres drgań ciężarka na pojedynczej sprężynie wynosi , a okres drgań ciężarka w układzie z dwoma sprężynami wynosi .[img1]Poniżej zapisano relacje pomiędzy okresami drgań ciężarków.
Wybierz i otocz kółkiem prawidłową odpowiedź.
Rozważ dwa układy drgające przedstawione na rysunku. Wszystkie sprężyny są identyczne, a masy ciężarków – równe. Jeśli ciężarki zostaną wprawione w drgania, to okres drgań ciężarka na pojedynczej sprężynie wynosi , a okres drgań ciężarka w układzie z dwoma sprężynami wynosi .[img1]Poniżej zapisano relacje pomiędzy okresami drgań ciężarków.
Wybierz i otocz kółkiem prawidłową odpowiedź.
Zobacz pełne zadanie →
Matura Operon Listopad 2018
0 - 4 pkt
Zadanie 13.
Płaska ramka z drutu z wpiętym amperomierzem została umieszczona w zmiennym polu magnetycznym prostopadle do linii sił. Powierzchnia ramki wynosi , a jej opór (wraz z amperomierzem) to . Wartości natężenia prądu wskazywane przez amperomierz przedstawiono na wykresie.[img1]Sporządź wykres zależności indukcji pola magnetycznego przenikającego przez ramkę od czasu. Wartość początkowa indukcji wynosi 0.
Płaska ramka z drutu z wpiętym amperomierzem została umieszczona w zmiennym polu magnetycznym prostopadle do linii sił. Powierzchnia ramki wynosi , a jej opór (wraz z amperomierzem) to . Wartości natężenia prądu wskazywane przez amperomierz przedstawiono na wykresie.[img1]Sporządź wykres zależności indukcji pola magnetycznego przenikającego przez ramkę od czasu. Wartość początkowa indukcji wynosi 0.
Zobacz pełne zadanie →
