Zadanie 2. Matura CKE Maj 2019

Uczniowie badali zależność ruchu bryły sztywnej od jej momentu bezwładności. W tym celu wykorzystali przyrząd zwany wahadłem Oberbecka. Obracająca się część przyrządu jest zbudowana z jednorodnego walca i czterech prętów zamocowanych na tym walcu. Pręty leżą w jednej płaszczyźnie, są do siebie prostopadłe, a walec może swobodnie się obracać wokół swojej osi symetrii O. Oś O jest nieruchoma i pozioma. Ponadto na prętach zamocowane są jednakowe obciążniki, które można mocować w różnej odległości od walca (zobacz rys. obok). Opisaną bryłę wprawia się w ruch obrotowy za pomocą ciężarka P zawieszonego na lekkiej nierozciągliwej nitce nawiniętej na walec. Podczas ruchu ciężarka w dół nitka nie ślizga się po walcu.
Uczniowie mierzyli czas tt opuszczania się ciężarka P z wysokości hh. Doświadczenie powtarzano, ale za każdym razem modyfikowano jego warunki – w kolejnych próbach obciążniki mocowano w innych miejscach na prętach albo zmieniano wysokość, z której opuszcza się ciężarek. Rozmieszczenie obciążników pozostawało za każdym razem symetryczne, tzn. obciążniki były położone w jednakowych odległościach od osi obrotu. W chwili początkowej każdego z doświadczeń cały układ spoczywał.
Pomijamy wpływ oporów powietrza oraz tarcia pomiędzy walcem a osią obrotu, pomijamy także masę nitki.

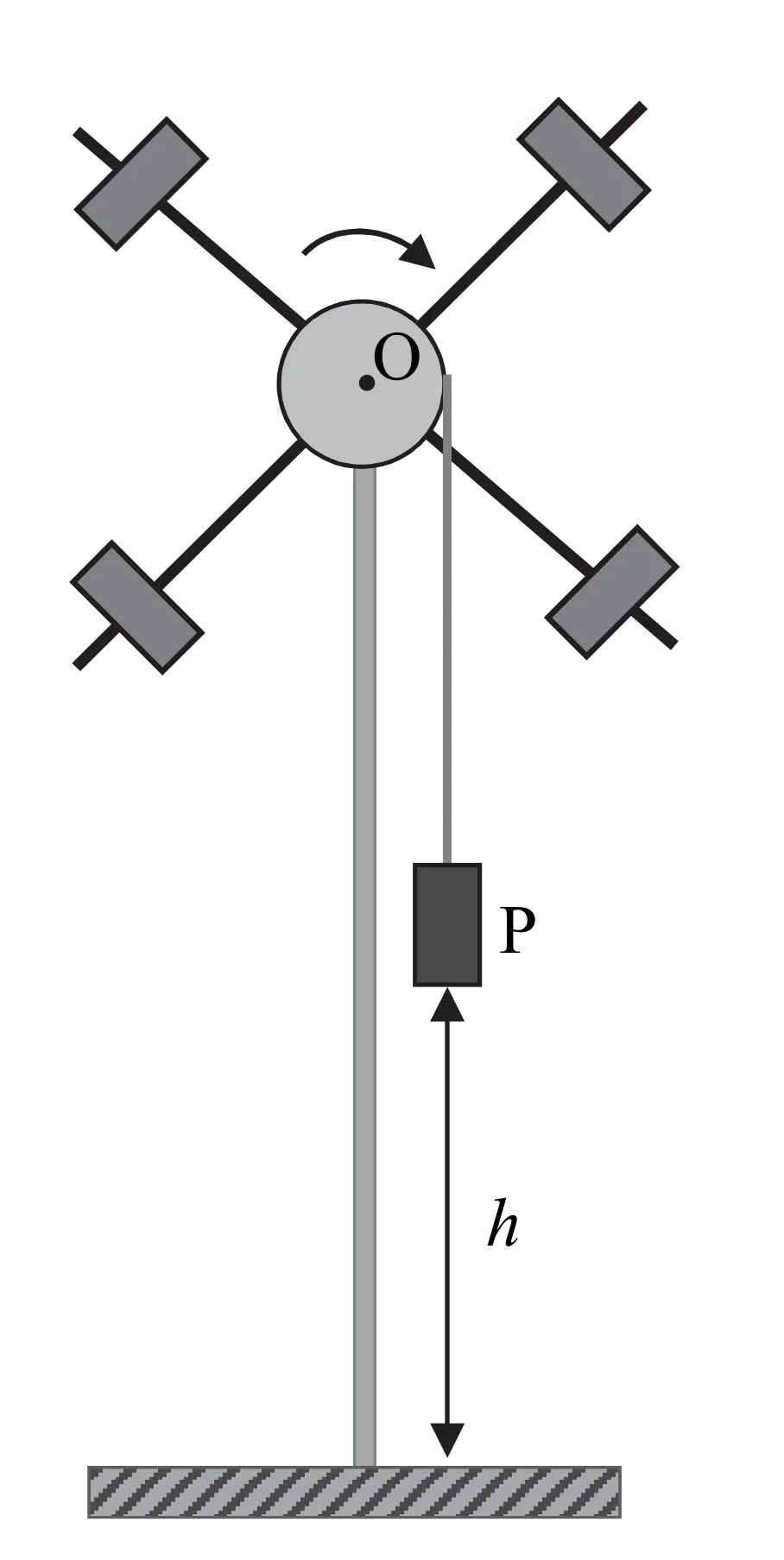

Rysunek 1 do zadania
Zadanie 2.1.(0 - 2)
Bryła Sztywna
Zadanie 2.1. (2 pkt)
Gdy ciężarek opuszcza się ruchem przyspieszonym, to działają na niego dwie siły: F⃗B\vec{F}_B – siła reakcji napiętej nitki oraz F⃗g\vec{F}_g – siła grawitacji (przyjmij, że obie te siły są zaczepione w punkcie BB). Natomiast na walec w punkcie AA działa siła F⃗A\vec{F}_A – siła reakcji napiętej nitki.

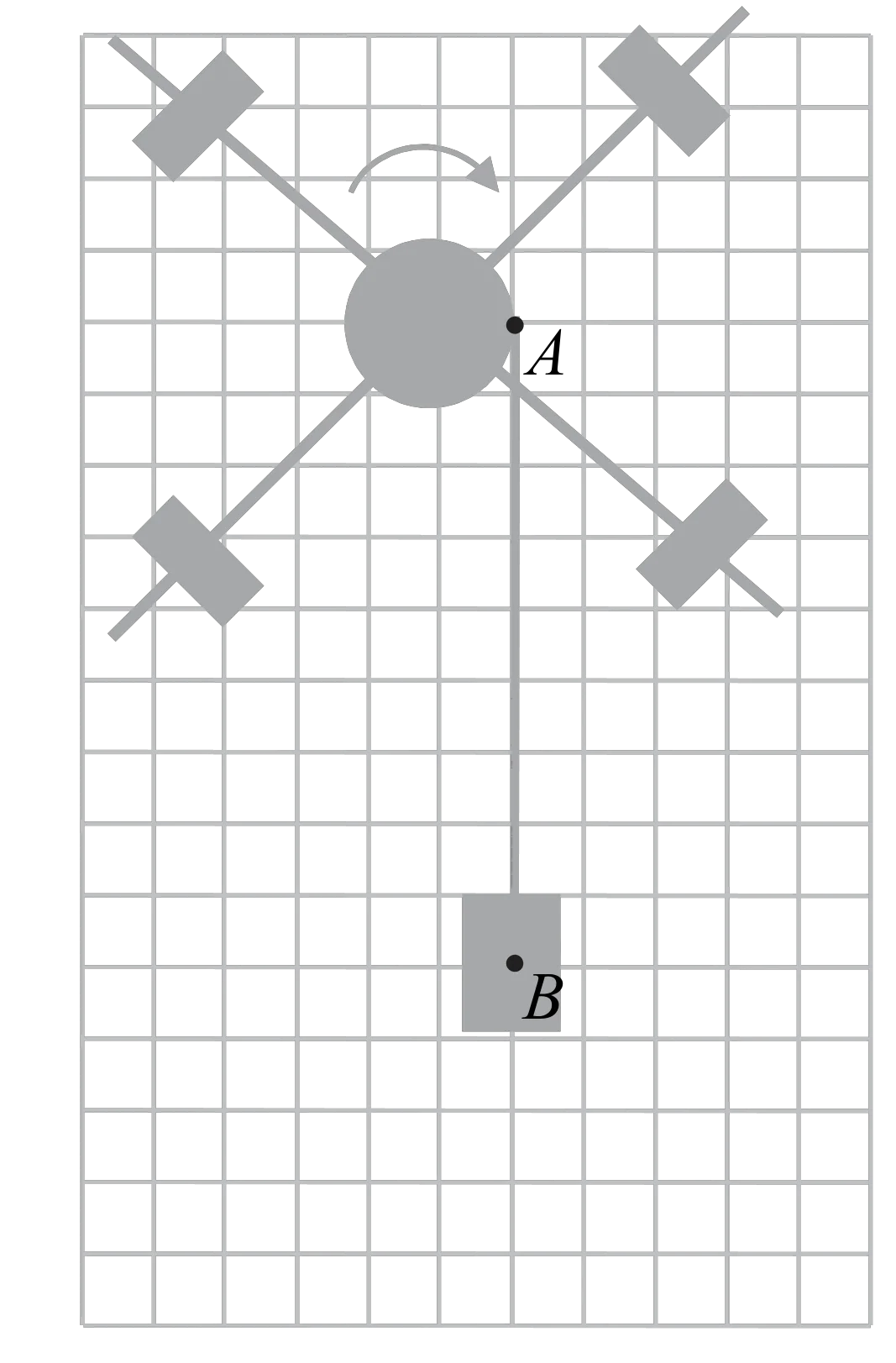

Rysunek 1 do zadaniaNa rysunku powyżej dorysuj wektory wymienionych sił wraz z ich oznaczeniem.
Zachowaj relacje (większy, równy, mniejszy) między wartościami narysowanych wektorów i zapisz te relacje – wstaw w miejsca poniżej jeden ze znaków: >, =, <.
Uwaga: kratka na rysunku może pomóc w poprawnym narysowaniu wektorów sił.


1) FBF_B FgF_g
2) FBF_B FAF_A
#II zasada dynamiki#naciąg nici#wahadło Oberbecka#porównywanie sił
Zadanie 2.2.(0 - 5)
Kinematyka
Zadanie 2.2. (5 pkt)
Wartość aa przyspieszenia opadającego ciężarka uczniowie wyznaczyli przy użyciu stopera, przymiaru liniowego i po przyjęciu założenia, że aa jest stałe. Zmierzono czas t=1,6 st = 1,6 \text{ s} opadania ciężarka z wysokości h=0,960 mh = 0,960 \text{ m}.
a) Zapisz wzór pozwalający obliczyć wartość aa przyspieszenia ciężarka na podstawie zmierzonych tt i hh. Oblicz aa.
Dodatkowa informacja do zadania 2.2.
Gdy wielkości fizyczne yy oraz xx wiąże zależność y=f(x)y = f(x), to yy można wyznaczyć z pomiaru xx. Wtedy, jeśli znana jest niepewność pomiarowa Δx\Delta x wielkości xx, to jej wkład do niepewności pomiarowej Δy\Delta y wielkości yy można określić następująco:
Δy=12∣f(x+Δx)−f(x−Δx)∣\Delta y = \dfrac{1}{2} | f(x + \Delta x) - f(x - \Delta x) |
W opisanym doświadczeniu wartość aa przyspieszenia ciężarka zależy od dwóch mierzonych wielkości: tt i hh.
b) Oblicz niepewność wyznaczenia aa przy założeniu, że pomiar tt jest dokładny, a pomiar hh wykonano z niepewnością Δh=5 mm\Delta h = 5 \text{ mm}.
c) Oblicz niepewność wyznaczenia aa przy założeniu, że pomiar hh jest dokładny, a pomiar tt wykonano z niepewnością Δt=0,1 s\Delta t = 0,1 \text{ s}.
d) Ustal i zapisz, która z niepewności: Δt=0,1 s\Delta t = 0,1 \text{ s} czy Δh=5 mm\Delta h = 5 \text{ mm}, w większym stopniu wpływa na niepewność wyznaczenia przyspieszenia. Uzasadnij odpowiedź.
Większy wpływ ma: Uzasadnienie:
#ruch jednostajnie przyspieszony#niepewność pomiarowa#analiza błędów
Zadanie 2.3.(0 - 3)
Bryła Sztywna
Zadanie 2.3. (3 pkt)
Po wyznaczeniu wartości aa przyspieszenia ciężarka uczniowie postanowili wyznaczyć moment bezwładności II (względem osi O) obracającej się części wahadła Oberbecka. W tym celu skorzystali ze wzoru:
I=mr2(ga−1)I = mr^2 \left( \dfrac{g}{a} - 1 \right)
gdzie: mm – masa ciężarka P, rr – promień walca, gg – wartość przyspieszenia ziemskiego.
Wyprowadź powyższy wzór. Użyj jednej z metod: skorzystaj z równań dynamiki dla ruchu ciężarka i ruchu walca albo z zasady zachowania energii mechanicznej.
#moment bezwładności#wahadło Oberbecka#ruch obrotowy#II zasada dynamiki
Zadanie 2.4.(0 - 2)
Bryła Sztywna
Zadanie 2.4. (2 pkt)
Podkreśl właściwe określenia wybrane spośród podanych w nawiasach, tak aby dokończenia zdań 1. i 2. były prawdziwe.
Gdy w kolejnym doświadczeniu obciążniki zamocowano bliżej osi obrotu walca, to
1. moment bezwładności układu czterech obciążników 2. siła napięcia nitki
#moment bezwładności#dynamika ruchu obrotowego#siła naciągu nitki
