Zadanie 7.

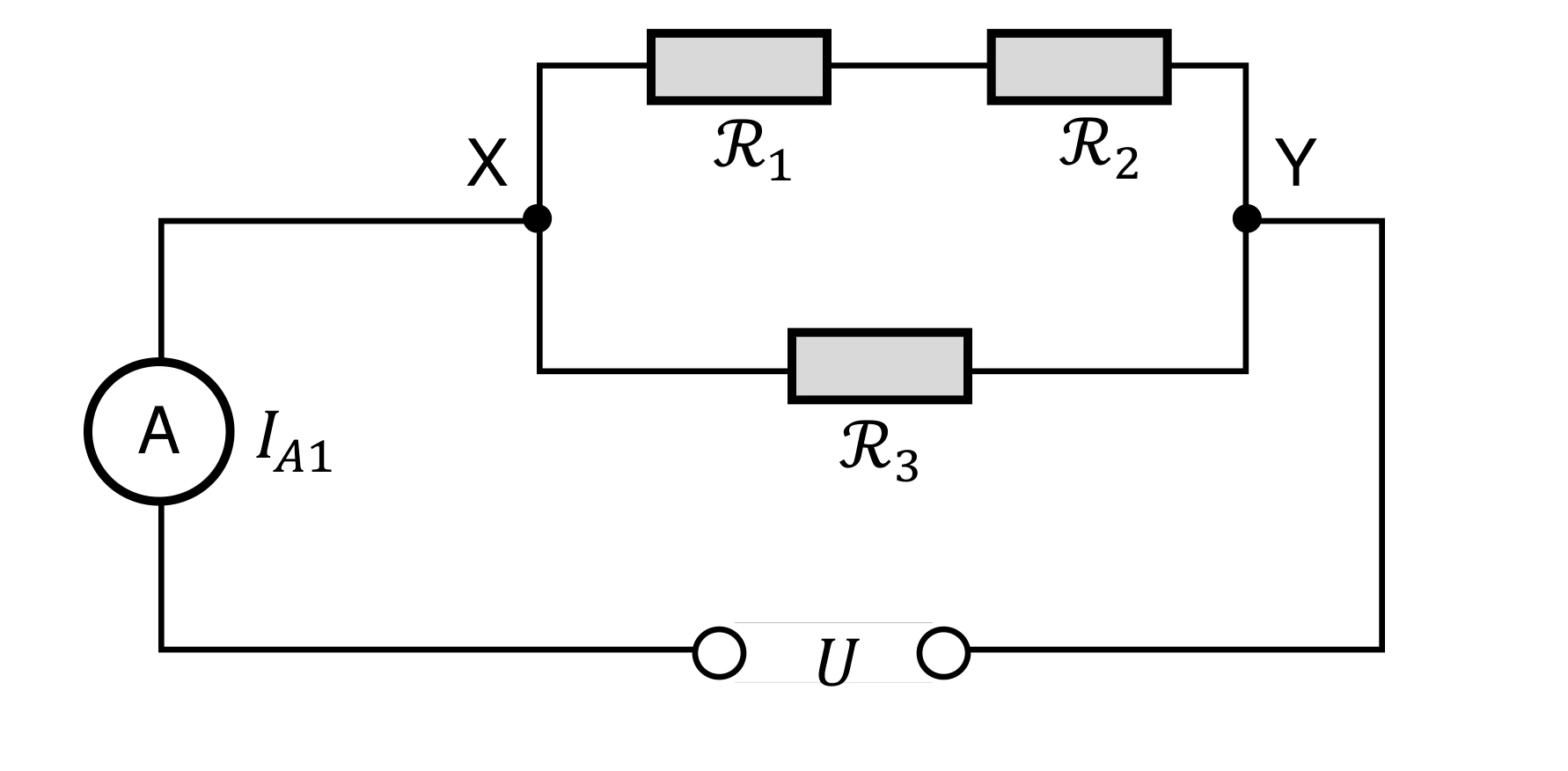

Do źródła stałego napięcia $U$ podłączono trzy identyczne oporniki: $\mathcal{R}_1$, $\mathcal{R}_2$, $\mathcal{R}_3$, oraz amperomierz A – w taki sposób, jak pokazano na poniższym schemacie obwodu elektrycznego (zobacz rysunek 1.). Opór każdego opornika jest stały i równy $R$:
$$R_1 = R_2 = R_3 = R$$

[img1]

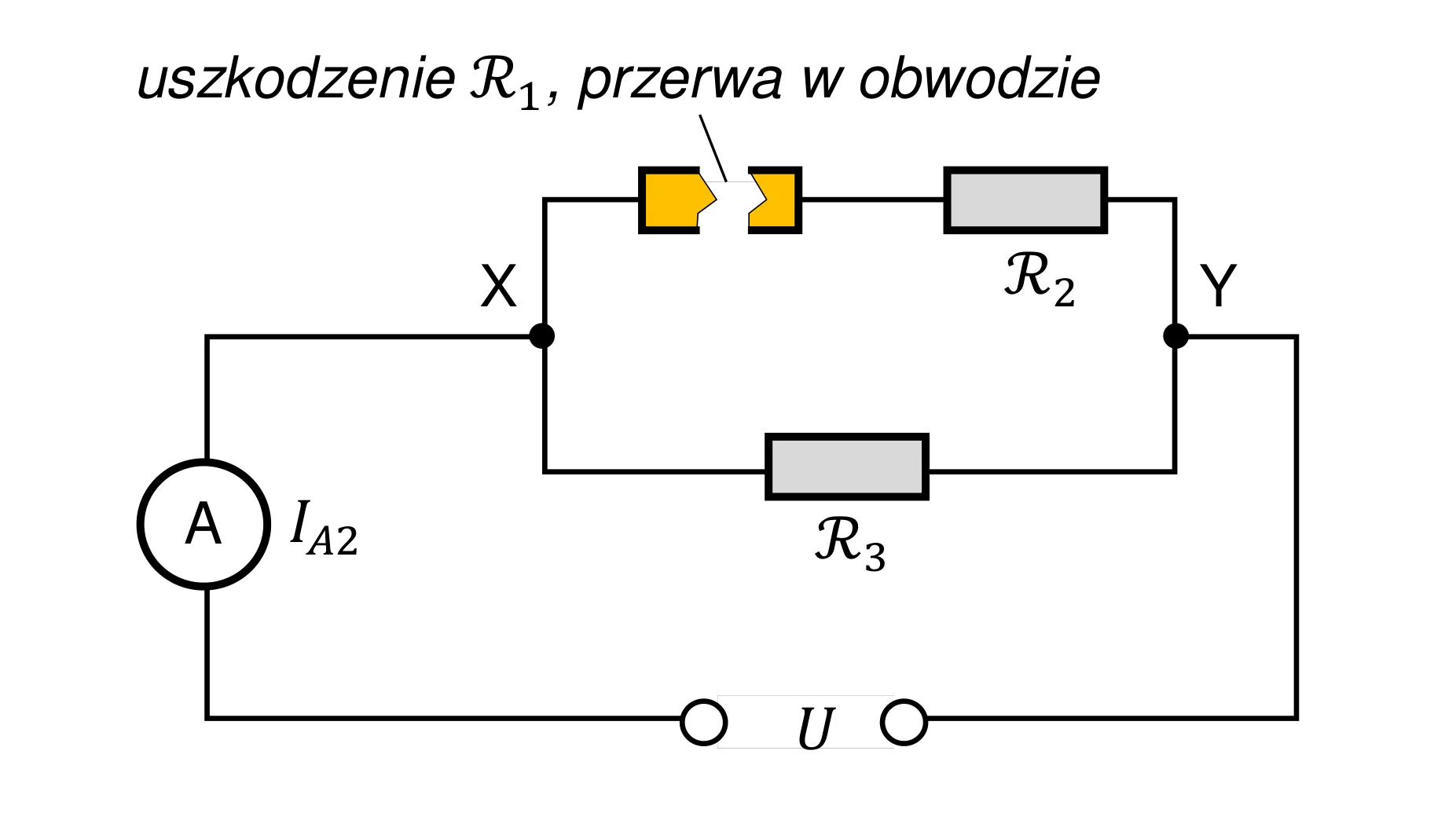

W pewnym momencie opornik $\mathcal{R}_1$ uległ uszkodzeniu, a obwód w tym miejscu został przerwany (zobacz rysunek 2.).

[img2]

Napięcie $U$ zasilające obwód jest takie samo w obu opisanych powyżej sytuacjach.
Opór wewnętrzny amperomierza A i źródła napięcia oraz opór przewodów pomijamy. Pytanie 1: Oceń prawdziwość poniższych stwierdzeń. Zaznacz P, jeśli stwierdzenie jest prawdziwe, albo F – jeśli jest fałszywe.

W obwodzie elektrycznym zilustrowanym na rysunku 1. (tzn. w sytuacji początkowej)
[prawda_falsz1] Pytanie 2: Dokończ zdanie. Zaznacz odpowiedź A, B albo C i jej uzasadnienie 1., 2. albo 3.

Moc cieplna wydzielana na oporniku $\mathcal{R}_3$ po przerwaniu obwodu (rysunek 2.), w porównaniu do mocy cieplnej wydzielanej na oporniku $\mathcal{R}_3$ w sytuacji początkowej (rysunek 1.), była

[AB_bo_123:ponieważ napięcie między zaciskami X oraz Y] Pytanie 3: Natężenie prądu, jakie wskazuje amperomierz A przed przerwaniem obwodu (rysunek 1.), oznaczymy jako $I_{A1}$. Natężenie prądu, jakie wskazuje amperomierz A po przerwaniu obwodu (rysunek 2.), oznaczymy jako $I_{A2}$.

Oblicz iloraz $\dfrac{I_{A2}}{I_{A1}}$. Zapisz obliczenia.

[odp_otwarta1]

Instytut Maturalny · Accepted Answer

Odpowiedź 1: FPP Odpowiedź 2: C1 Odpowiedź 3: $\dfrac{I_{A2}}{I_{A1}} = \dfrac{2}{3}$

A.	większa,	ponieważ napięcie między zaciskami X oraz Y	1.	się nie zmieniło.
B.	mniejsza,		2.	wzrosło.
C.	taka sama,		3.	zmalało.

Zobacz również podobne zadania

Chcesz zobaczyć więcej rozwiązań z przedmiotu Fizyka Rozszerzona?

1.	natężenie prądu płynącego przez opornik $\mathcal{R}_1$ jest równe natężeniu prądu płynącego przez amperomierz A.	P	F
2.	napięcie elektryczne na oporniku $\mathcal{R}_1$ jest równe napięciu elektrycznemu na oporniku $\mathcal{R}_2$ .	P	F
3.	natężenie prądu płynącego przez opornik $\mathcal{R}_1$ jest mniejsze od natężenia prądu płynącego przez opornik $\mathcal{R}_3$ .	P	F
