Zadanie 9. Matura CKE Maj 2024
Układ dwóch soczewek umieszczonych na wspólnej osi optycznej można wykorzystać do zmiany szerokości (średnicy) wiązki światła, biegnącej równolegle do osi optycznej układu.
W zadaniach 9.1. i 9.2. przedstawiono różne przykłady takich układów soczewek.
Zadanie 9.1.(0 - 2)
Fale elektromagnetyczne i optyka
Na rysunku 1. przedstawiono bieg wiązki światła przechodzącej przez układ soczewek.
Ten układ składa się z dwóch soczewek skupiających S1 i S2 o ogniskowych odpowiednio i . Soczewki są tak ustawione, że prawe ognisko soczewki S1 i lewe ognisko soczewki S2 znajdują się w tym samym punkcie na osi optycznej .
Szerokość wiązki światła, która pada na soczewkę S1, jest równa .
Uwaga: Wymiary na rysunku 1. są umowne (rysunek jest poglądowy).
Oblicz – szerokość wiązki światła, która wychodzi z soczewki S2. Zapisz obliczenia.
Ten układ składa się z dwóch soczewek skupiających S1 i S2 o ogniskowych odpowiednio i . Soczewki są tak ustawione, że prawe ognisko soczewki S1 i lewe ognisko soczewki S2 znajdują się w tym samym punkcie na osi optycznej .
Szerokość wiązki światła, która pada na soczewkę S1, jest równa .
Uwaga: Wymiary na rysunku 1. są umowne (rysunek jest poglądowy).
Oblicz – szerokość wiązki światła, która wychodzi z soczewki S2. Zapisz obliczenia.#optyka geometryczna#soczewki#układy optyczne
Zadanie 9.2.(0 - 2)
Fale elektromagnetyczne i optyka
Zwiększenie szerokości wiązki światła można uzyskać, jeżeli wykorzysta się układ optyczny złożony z jednej soczewki rozpraszającej R i jednej soczewki skupiającej S.

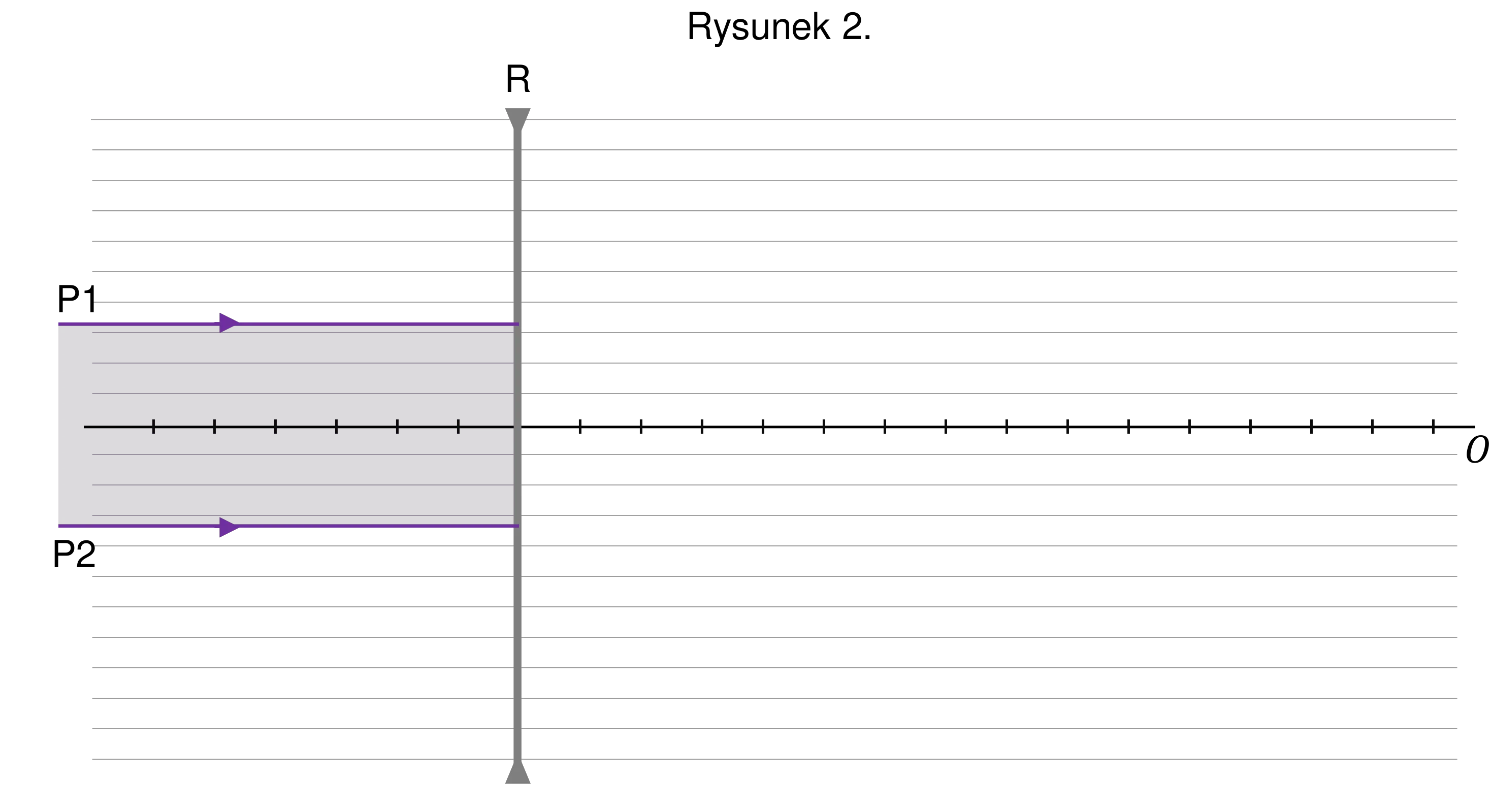

Na rysunku 2. przedstawiono tylko soczewkę rozpraszającą R o ogniskowej oraz oś optyczną takiego układu soczewek. Przedstawiono także fragment wiązki światła, biegnącej równolegle do osi optycznej układu i padającej na soczewkę R.
Druga soczewka S w tym układzie jest skupiająca i ma ogniskową . Ta soczewka została umieszczona w takim miejscu na osi optycznej, że wiązka światła, która wychodzi z układu soczewek (przez soczewkę S), jest równoległa do osi optycznej i poszerzona.
Odległość między znacznikami na osi optycznej układu jest równa .
Na rysunku dodano linie pomocnicze równoległe do osi optycznej.
Na rysunku 2. narysuj soczewkę skupiającą S w takim miejscu, aby wiązka światła, która wychodzi z tej soczewki S, była równoległa do osi optycznej i poszerzona.
Następnie dorysuj dalszy (tzn. od soczewki R do S oraz po przejściu przez S) bieg promieni P1 i P2, które ograniczają wiązkę światła.
Na rysunku 2. przedstawiono tylko soczewkę rozpraszającą R o ogniskowej oraz oś optyczną takiego układu soczewek. Przedstawiono także fragment wiązki światła, biegnącej równolegle do osi optycznej układu i padającej na soczewkę R.
Druga soczewka S w tym układzie jest skupiająca i ma ogniskową . Ta soczewka została umieszczona w takim miejscu na osi optycznej, że wiązka światła, która wychodzi z układu soczewek (przez soczewkę S), jest równoległa do osi optycznej i poszerzona.
Odległość między znacznikami na osi optycznej układu jest równa .
Na rysunku dodano linie pomocnicze równoległe do osi optycznej.
Na rysunku 2. narysuj soczewkę skupiającą S w takim miejscu, aby wiązka światła, która wychodzi z tej soczewki S, była równoległa do osi optycznej i poszerzona.Następnie dorysuj dalszy (tzn. od soczewki R do S oraz po przejściu przez S) bieg promieni P1 i P2, które ograniczają wiązkę światła.
#optyka geometryczna#soczewki#ekspander wiązki#konstrukcja promieni
